Доменная печь – это сердце металлургического производства, сложная инженерная конструкция, в которой происходят многочисленные физико-химические процессы, приводящие к выплавке чугуна из железорудного сырья. Эти процессы протекают при высоких температурах и в условиях сложного газового потока, что требует глубокого понимания термодинамики, кинетики реакций и материаловедения. Эффективность и стабильность работы доменной печи напрямую зависят от оптимизации этих процессов, а также от качества используемого сырья и топлива. В данной статье мы подробно рассмотрим основные процессы, происходящие в доменной печи, их взаимосвязь и влияние на конечный продукт.
Подготовка шихты и топлива
Перед загрузкой в доменную печь железная руда, флюс и топливо (кокс) проходят предварительную подготовку. Эта подготовка необходима для обеспечения оптимального протекания восстановительных процессов и достижения высокой производительности печи.
Окускование руды
Железная руда обычно поставляется в виде мелких кусков или порошка. Для обеспечения хорошей газопроницаемости шихты и предотвращения ее уплотнения необходимо окускование руды. Этот процесс может осуществляться несколькими способами:
- Агломерация: Мелкая руда смешивается с топливом (коксиком) и флюсом, затем спекается при высокой температуре. В результате образуется пористая и прочная масса – агломерат.
- Окомкование: Мелкая руда скатывается во вращающихся барабанах или тарелках с добавлением связующего вещества (бентонита). Образующиеся окатыши затем обжигаются для повышения прочности.
Окускование руды позволяет улучшить газопроницаемость шихты, снизить пылеобразование и повысить эффективность восстановительных процессов.
Подготовка кокса
Кокс является основным топливом и восстановителем в доменной печи. Он должен обладать высокой механической прочностью, низкой зольностью и достаточной реакционной способностью. Процесс коксования заключаеться в нагреве каменного угля без доступа воздуха до температуры 1000-1100°C. В результате происходит разложение угля с образованием кокса, летучих веществ и каменноугольной смолы. Качество кокса оказывает существенное влияние на производительность и экономичность доменной печи.

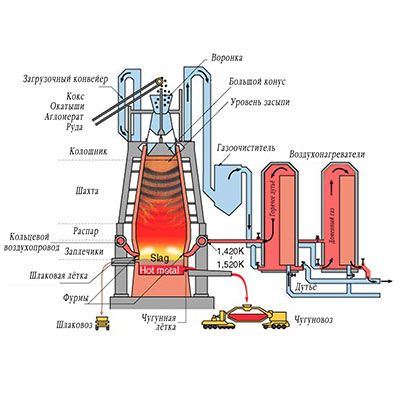

Зоны доменной печи и происходящие в них процессы
Внутри доменной печи можно выделить несколько зон, в каждой из которых преобладают определенные физико-химические процессы. Эти зоны условно разделены по температурным условиям и характеру протекающих реакций.
Верхняя зона (зона загрузки и нагрева)
В этой зоне, расположенной в верхней части печи, происходит загрузка шихты и топлива. Температура здесь относительно низкая (150-200°C). Основными процессами являются:
- Нагрев шихты и топлива отходящими газами.
- Удаление влаги из шихты и топлива.
- Частичное разложение карбонатов.
- Конденсация паров воды и других веществ.
Эффективность нагрева шихты в верхней зоне имеет большое значение для снижения расхода топлива и повышения производительности печи.
Зона косвенного восстановления
В этой зоне, расположенной ниже зоны загрузки, температура повышается до 400-800°C. Здесь происходит восстановление оксидов железа монооксидом углерода (CO), образующимся при сгорании кокса. Основные реакции косвенного восстановления:
Fe2O3 + CO → 2FeO + CO2
Fe3O4 + CO → 3FeO + CO2
FeO + CO → Fe + CO2
Косвенное восстановление является экзотермическим процессом, то есть выделяет тепло. Степень косвенного восстановления зависит от температуры, состава газовой фазы и времени контакта между газом и твердой фазой.
Зона термического разложения известняка
Ниже зоны косвенного восстановления располагается зона термического разложения известняка (CaCO3). Температура здесь достигает 800-900°C. Известняк разлагается на оксид кальция (CaO) и углекислый газ (CO2):
CaCO3 → CaO + CO2
Оксид кальция является основным компонентом шлака и играет важную роль в удалении вредных примесей из чугуна.
Зона науглероживания
В этой зоне, расположенной ниже зоны термического разложения известняка, температура повышается до 900-1100°C. Здесь происходит науглероживание железа, то есть насыщение его углеродом. Углерод растворяется в железе, образуя аустенит, который затем превращается в цементит (Fe3C) при охлаждении.
Fe + C → Fe(C)
Содержание углерода в чугуне оказывает существенное влияние на его свойства.
Зона прямого восстановления
Эта зона, расположенная в нижней части печи, является самой горячей. Температура здесь достигает 1600-2000°C. В этой зоне происходит прямое восстановление оксидов железа углеродом кокса:
FeO + C → Fe + CO
Прямое восстановление является эндотермическим процессом, то есть требует подвода тепла. Тепло обеспечивается сжиганием кокса в фурмах, расположенных в нижней части печи. В этой зоне также происходят реакции восстановления других оксидов, таких как SiO2, MnO и P2O5.
Горн
Горн – это самая нижняя часть доменной печи, где скапливаются жидкий чугун и шлак. Температура в горне составляет 1400-1500°C. Чугун и шлак периодически выпускаются из печи через специальные отверстия – летки.
Процессы в горне
В горне доменной печи происходят важные процессы разделения и рафинирования чугуна; Основные из них:
Разделение чугуна и шлака
Чугун и шлак имеют разную плотность и не смешиваются друг с другом. Более тяжелый чугун опускается на дно горна, а более легкий шлак всплывает на поверхность. Это позволяет разделять эти два продукта при выпуске из печи.
Рафинирование чугуна
Шлак играет важную роль в рафинировании чугуна, то есть удалении из него вредных примесей, таких как сера, фосфор и кремний. Эти примеси переходят в шлак, где они связываются с оксидами кальция и магния. Состав шлака должен быть оптимизирован для обеспечения эффективного рафинирования чугуна.
Футеровка доменной печи
Футеровка доменной печи – это внутреннее покрытие, защищающее стальной корпус печи от высоких температур и агрессивного воздействия расплава. Футеровка изготавливается из огнеупорных материалов, таких как шамот, магнезит и периклаз. Огнеупорные материалы должны обладать высокой термостойкостью, химической стойкостью и механической прочностью. Состояние футеровки оказывает существенное влияние на срок службы доменной печи.
Факторы, влияющие на эффективность работы доменной печи
Эффективность работы доменной печи зависит от множества факторов, включая:
- Качество сырья: Состав и свойства железной руды, кокса и флюса оказывают существенное влияние на производительность и качество чугуна.
- Технология подготовки шихты и топлива: Окускование руды и подготовка кокса позволяют улучшить газопроницаемость шихты и повысить эффективность восстановительных процессов.
- Режим работы печи: Температура, давление и состав газовой фазы должны поддерживаться в оптимальном диапазоне для обеспечения эффективного восстановления железа и рафинирования чугуна.
- Конструкция печи: Размеры и форма печи, а также расположение фурм оказывают влияние на распределение газовых потоков и температурных полей.
Перспективы развития доменного производства
Несмотря на появление новых технологий выплавки чугуна, доменное производство остается основным способом получения этого металла. В настоящее время ведется активная работа по совершенствованию доменной технологии с целью повышения ее эффективности, снижения воздействия на окружающую среду и улучшения качества чугуна. Основные направления развития доменного производства:
- Использование новых видов топлива: Вместо кокса можно использовать другие виды топлива, такие как природный газ, уголь и биомасса.
- Вдувание пылеугольного топлива (ВПУ): Вдувание пылеугольного топлива в фурмы позволяет снизить расход кокса и повысить производительность печи.
- Утилизация отходящих газов: Отходящие газы доменной печи содержат большое количество тепла и могут быть использованы для производства электроэнергии или пара.
- Автоматизация управления процессом: Использование современных систем автоматического управления позволяет оптимизировать режим работы печи и повысить ее стабильность.
Доменная печь является сложным и многогранным агрегатом, требующим постоянного контроля и оптимизации. Понимание всех процессов, происходящих в ней, необходимо для эффективной работы и достижения высоких показателей. Современные технологии и научные разработки позволяют значительно улучшить доменное производство, делая его более экологичным и экономичным. Важно помнить, что будущее доменного производства зависит от непрерывного совершенствования технологий и материалов. Только так можно обеспечить конкурентоспособность и устойчивое развитие металлургической отрасли. Это требует постоянного обучения и адаптации к новым вызовам, стоящим перед отраслью.
