Доменный процесс: Основы и принципы работы

Доменный процесс – это сложный и высокотемпературный металлургический процесс, предназначенный для извлечения железа из железосодержащих руд. Этот процесс, исторически игравший ключевую роль в развитии цивилизации, до сих пор является одним из основных способов производства чугуна, который служит основой для производства стали. Понимание доменного процесса и его продуктов имеет важное значение для металлургов, инженеров и всех, кто интересуется материаловедением и промышленностью. Мы подробно рассмотрим все этапы доменного процесса, начиная от подготовки сырья и заканчивая получением готового чугуна и шлака.

Что такое Доменный Процесс?

Доменный процесс представляет собой химическую реакцию восстановления оксидов железа, содержащихся в руде, до металлического железа. Этот процесс происходит в доменной печи, огромной вертикальной конструкции, в которую загружаются руда, кокс (восстановитель) и флюс (для образования шлака). Внутри печи поддерживается очень высокая температура, достигающая 2000°C, благодаря сжиганию кокса в потоке горячего воздуха, подаваемого через фурмы, расположенные в нижней части печи. В результате химических реакций образуется жидкий чугун, который скапливается в нижней части печи, и шлак, всплывающий на поверхность чугуна.

Основные этапы доменного процесса:

• Подготовка сырья: Руда, кокс и флюс подвергаются предварительной обработке, чтобы обеспечить оптимальные условия для доменной плавки.
• Загрузка печи: Подготовленные материалы загружаются в доменную печь слоями.
• Восстановление железа: Внутри печи происходят химические реакции, в результате которых оксиды железа восстанавливаются до металлического железа.
• Образование чугуна и шлака: Расплавленное железо (чугун) и шлак собираются в нижней части печи.
• Выпуск чугуна и шлака: Чугун и шлак периодически выпускаются из печи через специальные отверстия.

Сырье для Доменного Процесса

Для эффективного протекания доменного процесса необходимо тщательно подбирать и подготавливать сырье. Качество и состав сырья напрямую влияют на производительность печи, качество получаемого чугуна и расход кокса.

Железная руда

Железная руда является основным сырьем для доменного процесса. Наиболее распространенные типы железной руды включают:

• Магнетит (Fe₃O₄): Содержит до 72% железа.
• Гематит (Fe₂O₃): Содержит до 70% железа.
• Лиманит (Fe₂O₃·nH₂O): Гидратированный оксид железа, содержание железа варьируется.
• Сидерит (FeCO₃): Карбонат железа, содержание железа около 48%.

Руда должна быть подготовлена к плавке путем дробления, грохочения, обогащения (если необходимо) и агломерации или окускования. Агломерация и окускование позволяют получить куски руды определенного размера и прочности, что обеспечивает хорошую газопроницаемость шихты в печи.

Кокс

Кокс играет роль восстановителя и источника тепла в доменном процессе. Он образуется при коксовании каменного угля без доступа воздуха. Качество кокса имеет решающее значение для эффективности процесса. Кокс должен быть прочным, пористым и содержать минимальное количество золы и серы. Высокая прочность кокса необходима для поддержания структуры шихты и обеспечения хорошей газопроницаемости.

Флюс

Флюс добавляется в шихту для образования шлака, который связывает пустую породу руды и удаляет серу и другие вредные примеси. Наиболее распространенные типы флюсов включают:

• Известняк (CaCO₃): Используется для связывания кислых примесей, таких как кремнезем.
• Доломит (CaMg(CO₃)₂): Используется для связывания кислых примесей и магнезии.
• Кварцит (SiO₂): Используется для связывания основных примесей, таких как оксиды кальция и магния.

Выбор флюса зависит от состава руды и требуемого состава шлака.

Дополнительные Материалы

В доменный процесс могут добавляться и другие материалы, такие как:

• Возвратные отходы: Окалина, шлак, пыль газоочистки, которые возвращаются в процесс для повторного использования.
• Легирующие добавки: Марганец, хром, никель и другие элементы, которые добавляются для получения чугуна заданного состава.

Химия Доменного Процесса

В доменной печи протекает множество сложных химических реакций, приводящих к восстановлению железа из оксидов. Основные реакции включают:

Восстановление железа оксидом углерода (CO)

Это наиболее важная реакция восстановления железа. Оксид углерода образуется при сжигании кокса и поднимается вверх по печи, где реагирует с оксидами железа:

Fe₂O₃ + 3CO → 2Fe + 3CO₂

Fe₃O₄ + 4CO → 3Fe + 4CO₂

FeO + CO → Fe + CO₂

Восстановление железа твердым углеродом (C)

При более высоких температурах, в нижней части печи, железо может восстанавливаться непосредственно твердым углеродом:

Fe₂O₃ + 3C → 2Fe + 3CO

FeO + C → Fe + CO

Другие реакции

В доменной печи также протекают другие важные реакции, такие как:

• Горение кокса: C + O₂ → CO₂ (с последующим образованием CO: CO₂ + C → 2CO)
• Разложение известняка: CaCO₃ → CaO + CO₂
• Взаимодействие шлакообразующих оксидов: CaO + SiO₂ → CaSiO₃ (образование шлака)
• Удаление серы: FeS + CaO + C → Fe + CaS + CO (сера переходит в шлак в виде сульфида кальция)

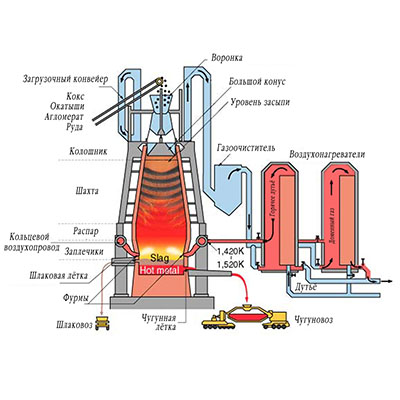

Конструкция и Работа Доменной Печи

Доменная печь представляет собой огромную стальную конструкцию, футерованную огнеупорным кирпичом. Размеры печи могут достигать 30 метров в высоту и 10 метров в диаметре. Конструкция печи обеспечивает эффективное проведение доменного процесса и включает следующие основные элементы:

Основные элементы доменной печи:

• Колосник: Верхняя часть печи, через которую загружается шихта.
• Шахта: Основная часть печи, где происходит нагрев и восстановление руды;
• Заплечики: Расширяющаяся часть печи, обеспечивающая равномерное распределение газов.
• Горн: Нижняя часть печи, где собирается жидкий чугун и шлак.
• Фурмы: Отверстия в нижней части печи, через которые подается горячий воздух.
• Леточные отверстия: Отверстия для выпуска чугуна и шлака.
• Газоотвод: Система для отвода доменного газа.
• Воздухонагреватели: Устройства для нагрева воздуха, подаваемого в печь.

Принцип работы доменной печи

В доменную печь через колошник слоями загружают подготовленную руду, кокс и флюс. Горячий воздух, нагретый в воздухонагревателях, подается через фурмы в горн печи. В горне происходит сжигание кокса, образуя оксид углерода и тепло. Оксид углерода поднимается вверх по печи, восстанавливая оксиды железа до металлического железа. Расплавленное железо стекает вниз, в горн, где собирается вместе с шлаком. Периодически чугун и шлак выпускаются из печи через леточные отверстия.

Продукты Доменной Плавки

Основными продуктами доменной плавки являются чугун и шлак. Кроме того, в процессе образуется доменный газ, который может быть использован в качестве топлива.

Чугун

Чугун – это сплав железа с углеродом (обычно 2-4%), а также с примесями кремния, марганца, серы и фосфора. В зависимости от назначения, чугун подразделяется на передельный и литейный. Передельный чугун используется для производства стали, а литейный чугун – для изготовления отливок. Свойства чугуна зависят от его химического состава и структуры.

Шлак

Шлак – это расплавленный продукт, образующийся в результате взаимодействия флюса с пустой породой руды и золой кокса. Шлак состоит в основном из оксидов кальция, кремния, алюминия и магния. Шлак удаляет серу и другие вредные примеси из чугуна. После охлаждения шлак может быть использован в качестве строительного материала, для производства цемента и минеральной ваты.

Доменный газ

Доменный газ – это побочный продукт доменной плавки, состоящий в основном из азота, оксида углерода и диоксида углерода. Доменный газ имеет низкую теплотворную способность, но может быть использован в качестве топлива для нагрева воздуха в воздухонагревателях и для других целей на металлургическом заводе. Перед использованием доменный газ очищается от пыли.

Современные Тенденции в Доменном Производстве

В современном доменном производстве наблюдаются следующие тенденции:

• Повышение производительности печей: Использование более мощных печей, оптимизация загрузки шихты, интенсификация дутья.
• Снижение расхода кокса: Внедрение технологий вдувания пылеугольного топлива (ПУТ) и природного газа, использование обогащенного кислородом дутья.
• Улучшение качества чугуна: Использование высококачественного сырья, оптимизация состава шихты, применение внепечной обработки чугуна.
• Сокращение выбросов в атмосферу: Внедрение современных систем газоочистки, утилизация доменного газа, использование экологически чистых технологий.
• Автоматизация и цифровизация: Внедрение автоматизированных систем управления технологическим процессом (АСУТП), использование математических моделей и искусственного интеллекта для оптимизации работы печи.

Преимущества и Недостатки Доменного Процесса

Преимущества:

• Высокая производительность: Доменные печи способны производить большие объемы чугуна.
• Относительно низкая стоимость: Доменный процесс является одним из самых экономичных способов производства чугуна.
• Возможность переработки широкого спектра руд: Доменные печи могут перерабатывать руды с различным содержанием железа и примесей.

Недостатки:

• Высокие капитальные затраты: Строительство и эксплуатация доменной печи требует значительных инвестиций.
• Большие выбросы в атмосферу: Доменный процесс является источником загрязнения атмосферы пылью, газами и другими вредными веществами.
• Высокое потребление энергии: Доменный процесс требует большого количества энергии для нагрева воздуха и проведения химических реакций.

Несмотря на недостатки, доменный процесс остается важным способом производства чугуна, особенно в странах с большими запасами железной руды. Современные технологии направлены на снижение негативного воздействия доменного производства на окружающую среду и повышение его эффективности.

Доменный процесс продолжает эволюционировать, чтобы соответствовать современным требованиям промышленности и экологии. Он остается краеугольным камнем в производстве железа, необходимого для строительства, транспорта и многих других отраслей. Применение новых технологий и материалов позволит значительно улучшить этот процесс, сделав его более эффективным и экологически чистым. Учитывая важность этого процесса, инвестиции в исследования и разработки в этой области абсолютно оправданы. Будущее металлургии невозможно представить без постоянного совершенствования доменного производства.

Описание: Статья подробно рассматривает доменный процесс, начиная с подготовки сырья и заканчивая получением чугуна и шлака. Описаны продукты доменной плавки и их применение.
