Доменный процесс производства чугуна и стали – это сложный‚ но жизненно важный этап в металлургической промышленности. Он является фундаментом для создания множества изделий‚ окружающих нас в повседневной жизни‚ от автомобилей до бытовой техники. Понимание принципов работы доменной печи и всех стадий процесса необходимо для оптимизации производства и повышения качества конечного продукта. В этой статье мы подробно рассмотрим все аспекты доменного процесса‚ от подготовки сырья до получения чугуна и его дальнейшей переработки в сталь.
Что такое Доменный Процесс?
Доменный процесс представляет собой высокотемпературный металлургический процесс‚ используемый для выплавки чугуна из железорудного сырья. Он осуществляется в доменной печи – огромном вертикальном агрегате‚ куда загружают шихту‚ состоящую из железной руды‚ кокса и флюсов. Под воздействием высокой температуры (около 2000 °C) и восстановительного действия угарного газа‚ образующегося при сгорании кокса‚ происходит восстановление железа из оксидов‚ содержащихся в руде. Расплавленное железо‚ или чугун‚ собирается в нижней части печи и периодически выпускается.
- Подготовка сырья: Дробление‚ сортировка и обогащение руды‚ подготовка кокса и флюсов.
- Загрузка шихты: Послойная загрузка руды‚ кокса и флюсов в доменную печь.
- Восстановление железа: Химические реакции восстановления железа из оксидов под действием угарного газа и высокой температуры.
- Выплавка чугуна: Расплавление железа и шлака‚ отделение чугуна от шлака.
- Выпуск чугуна и шлака: Периодический выпуск расплавленного чугуна и шлака из печи.
Качество сырья‚ используемого в доменном процессе‚ напрямую влияет на эффективность работы печи и качество получаемого чугуна. Тщательная подготовка сырья включает несколько этапов‚ направленных на улучшение его физических и химических свойств.
Железная руда‚ добываемая из недр земли‚ содержит железо в виде оксидов‚ таких как гематит (Fe2O3) и магнетит (Fe3O4). Перед загрузкой в доменную печь руда подвергается следующим операциям:
- Дробление и сортировка: Руда измельчается до определенного размера‚ чтобы обеспечить равномерное распределение газов и тепла в печи. Сортировка позволяет отделить руду от пустой породы.
- Обогащение: Этот процесс направлен на повышение содержания железа в руде. Существуют различные методы обогащения‚ включая магнитную сепарацию‚ флотацию и гравитационное обогащение.
- Окускование: Мелкая руда‚ образующаяся при дроблении и обогащении‚ агломерируется или окатывается в более крупные куски‚ чтобы улучшить газопроницаемость шихты в печи.
Кокс играет роль восстановителя и источника тепла в доменном процессе. Он получается путем коксования каменного угля при высокой температуре в специальных коксовых печах. Важные требования к коксу:
- Высокая прочность: Кокс должен выдерживать давление шихты в печи и не разрушаться при высоких температурах.
- Низкое содержание серы и золы: Сера и зола ухудшают качество чугуна и шлака.
- Определенный размер кусков: Размер кусков кокса должен обеспечивать равномерное распределение газов в печи.
Флюсы – это вещества‚ добавляемые в шихту для образования шлака‚ который связывает пустую породу и другие примеси‚ удаляя их из чугуна. В качестве флюсов обычно используют известняк (CaCO3) и доломит (CaMg(CO3)2). Флюсы должны отвечать следующим требованиям:
- Высокая степень чистоты: Флюсы не должны содержать вредных примесей‚ таких как сера и фосфор.
- Определенный размер кусков: Размер кусков флюсов должен обеспечивать равномерное плавление и образование шлака.

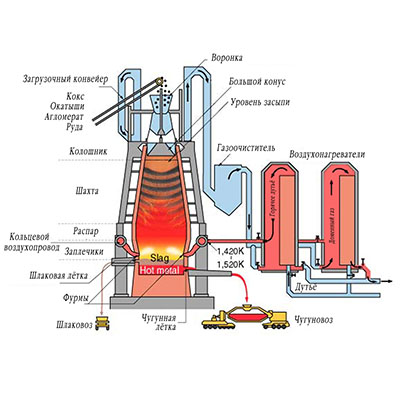

Доменная печь – это сложная конструкция‚ предназначенная для осуществления доменного процесса. Она представляет собой вертикальный агрегат‚ футерованный огнеупорным кирпичом. Размеры печи могут достигать значительных величин: высота – до 35 метров‚ диаметр – до 15 метров.
- Колосник: Нижняя часть печи‚ предназначенная для сбора расплавленного чугуна и шлака.
- Горн: Пространство над колосником‚ где происходит наиболее интенсивное восстановление железа.
- Заплечики: Расширяющаяся часть печи над горном.
- Шахта: Основная часть печи‚ где происходит нагрев и восстановление железорудного сырья.
- Распар: Верхняя часть печи‚ где происходит предварительный нагрев шихты отходящими газами.
- Засыпной аппарат: Устройство для загрузки шихты в печь.
- Воздухонагреватели: Устройства для нагрева воздуха‚ подаваемого в печь.
- Фурмы: Отверстия в нижней части печи‚ через которые подается горячий воздух.
- Летка: Отверстие для выпуска чугуна.
- Шлаковая летка: Отверстие для выпуска шлака.
В доменную печь через засыпной аппарат послойно загружают шихту‚ состоящую из железной руды‚ кокса и флюсов. Снизу в печь через фурмы подается горячий воздух‚ нагретый в воздухонагревателях до температуры 1000-1200 °C. При сгорании кокса образуется угарный газ (CO)‚ который поднимается вверх по шахте и восстанавливает железо из оксидов‚ содержащихся в руде; Восстановленное железо плавится и стекает вниз‚ образуя чугун. Флюсы‚ расплавляясь‚ образуют шлак‚ который всплывает на поверхность чугуна. Периодически из печи выпускают расплавленный чугун и шлак через соответствующие летки.
В доменной печи протекает множество сложных химических реакций‚ приводящих к восстановлению железа из оксидов. Основные реакции:
- Горение кокса: C + O2 = CO2 (экзотермическая реакция‚ выделяет тепло)
- Восстановление углекислым газом: CO2 + C = 2CO (эндотермическая реакция‚ поглощает тепло)
- Восстановление оксидов железа угарным газом:
- 3Fe2O3 + CO = 2Fe3O4 + CO2
- Fe3O4 + CO = 3FeO + CO2
- FeO + CO = Fe + CO2
- Восстановление оксидов железа твердым углеродом:
- Fe2O3 + 3C = 2Fe + 3CO
- FeO + C = Fe + CO
- Реакции шлакообразования: Взаимодействие флюсов с пустой породой руды и золой кокса с образованием шлака. Пример: CaO + SiO2 = CaSiO3
Основными продуктами доменного процесса являются чугун и шлак. Также образуются доменный газ и пыль.
Чугун – это сплав железа с углеродом (2-4%)‚ а также с другими элементами‚ такими как кремний‚ марганец‚ фосфор и сера. В зависимости от содержания углерода и других элементов‚ чугун подразделяется на:
- Передельный чугун: Используется для дальнейшей переработки в сталь.
- Литейный чугун: Используется для изготовления отливок.
- Специальные чугуны: Чугуны с особыми свойствами‚ например‚ жаропрочные или износостойкие.
Шлак – это расплавленная смесь оксидов‚ образующаяся при взаимодействии флюсов с пустой породой руды и золой кокса. Шлак удаляет вредные примеси из чугуна и защищает его от окисления. Доменный шлак находит применение в строительстве (производство цемента‚ щебня) и в сельском хозяйстве (удобрение).
Доменный газ – это смесь газов‚ образующаяся в результате сгорания кокса и восстановления оксидов железа. Основной состав доменного газа: азот (N2)‚ угарный газ (CO)‚ углекислый газ (CO2) и водород (H2). Доменный газ используется в качестве топлива для нагрева воздухонагревателей и других промышленных установок.
Доменная пыль – это мелкие частицы‚ уносимые из печи потоком газов. Доменная пыль содержит оксиды железа‚ кокс и другие вещества. Пыль улавливается в специальных пылеуловителях и может быть использована для производства железорудного концентрата.
Чугун‚ полученный в доменной печи‚ обычно содержит избыточное количество углерода и других примесей‚ что делает его хрупким и непригодным для большинства применений. Для получения стали чугун подвергают дальнейшей переработке‚ направленной на снижение содержания углерода и удаление вредных примесей.
- Конвертерный способ: Продувка расплавленного чугуна кислородом в конвертере.
- Мартеновский способ: Переплавка чугуна и металлолома в мартеновской печи.
- Электросталеплавильный способ: Переплавка чугуна и металлолома в электродуговой или индукционной печи.
Каждый из этих способов имеет свои преимущества и недостатки и применяется в зависимости от требований к качеству стали и экономической целесообразности.
Современное доменное производство характеризуется стремлением к повышению эффективности‚ снижению затрат и уменьшению воздействия на окружающую среду. Основные направления развития:
- Повышение производительности печей: Увеличение объемов печей‚ интенсификация дутья‚ использование кислородного дутья.
- Снижение расхода кокса: Использование вдувания пылеугольного топлива (ПУТ)‚ природного газа и других альтернативных видов топлива.
- Улучшение качества чугуна: Применение современных методов подготовки сырья‚ оптимизация технологических параметров доменного процесса.
- Снижение выбросов вредных веществ: Внедрение современных систем очистки отходящих газов и пыли.
- Автоматизация и компьютеризация процессов: Использование современных систем автоматического управления и контроля доменным процессом.
Внедрение этих технологий позволяет значительно повысить эффективность доменного производства и снизить его негативное воздействие на окружающую среду.
