Выплавка чугуна в доменной печи – это сложный и многоступенчатый процесс, лежащий в основе современной металлургии. Этот процесс, известный человечеству на протяжении столетий, позволяет извлекать железо из железосодержащих руд, превращая их в чугун – сплав железа с высоким содержанием углерода. Понимание тонкостей и нюансов этого процесса имеет решающее значение для оптимизации производства, повышения эффективности и снижения воздействия на окружающую среду. Данная статья посвящена детальному рассмотрению всех этапов и аспектов выплавки чугуна в доменной печи, начиная от подготовки сырья и заканчивая получением готового продукта.
Подготовка сырья к выплавке чугуна
Прежде чем приступить к самому процессу выплавки, необходимо тщательно подготовить сырье. Это включает в себя несколько ключевых этапов:
Добыча и обогащение железной руды
Первым шагом является добыча железной руды. Руда добывается из месторождений открытым или шахтным способом. Добытая руда содержит различное количество железа, а также примеси, такие как пустая порода, глина, песок и другие минералы. Для повышения содержания железа руда подвергается обогащению. Обогащение включает в себя дробление, измельчение и разделение руды на фракции с высоким и низким содержанием железа. Методы обогащения могут быть различными: магнитная сепарация, флотация, гравитационное обогащение и другие. Выбор метода зависит от типа руды и характера примесей.
Агломерация и окускование
Мелкозернистые руды, концентраты и отходы металлургического производства не могут быть непосредственно использованы в доменной печи из-за высокого сопротивления газовому потоку. Поэтому их подвергают агломерации или окускованию. Агломерация – это процесс спекания мелких частиц руды при высокой температуре. Окускование – это процесс образования окатышей – небольших шариков из рудной мелочи с добавлением связующих веществ. И агломерат, и окатыши обеспечивают хорошую газопроницаемость шихты в доменной печи.
Подготовка кокса
Кокс является основным восстановителем в доменной печи. Он получается путем коксования каменного угля при высокой температуре без доступа воздуха. Коксование приводит к удалению летучих веществ из угля и образованию прочного, пористого материала с высоким содержанием углерода. Качество кокса имеет решающее значение для эффективной работы доменной печи. Кокс должен обладать достаточной прочностью, чтобы выдерживать вес шихты, и иметь низкое содержание золы и серы.
Подготовка флюсов
Флюсы – это материалы, которые добавляются в шихту для образования шлака. Шлак необходим для удаления пустой породы и других примесей из чугуна. В качестве флюсов обычно используют известняк, доломит и другие карбонатные породы. Флюсы реагируют с примесями в руде, образуя легкоплавкий шлак, который отделяется от чугуна. Количество и состав флюсов определяются в зависимости от состава руды и требуемого качества чугуна.

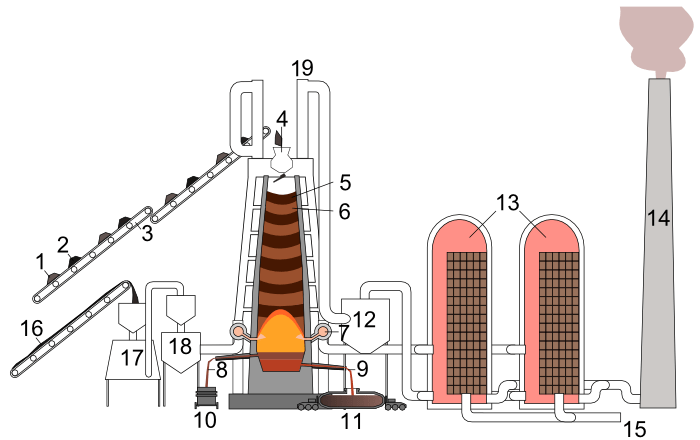

Устройство и принцип работы доменной печи
Доменная печь – это вертикальная шахтная печь, предназначенная для выплавки чугуна из железосодержащих материалов. Она представляет собой сложное инженерное сооружение, состоящее из нескольких основных частей:
- Колосник: Нижняя часть печи, где собирается жидкий чугун и шлак.
- Горн: Зона наиболее высокой температуры, где происходит плавление шихты.
- Заплечики: Расширяющаяся часть печи над горном.
- Шахта: Основная часть печи, где происходит нагрев и восстановление руды.
- Распар: Верхняя часть печи, где происходит предварительный нагрев шихты.
- Засыпной аппарат: Устройство для загрузки шихты в печь.
Принцип работы доменной печи основан на восстановлении оксидов железа, содержащихся в руде, углеродом кокса. В печь сверху загружается шихта, состоящая из железной руды, кокса и флюсов. Снизу в печь подается горячий воздух (дутье), который способствует горению кокса и созданию высокой температуры (до 2000°C) в горне. При горении кокса образуется монооксид углерода (CO), который является основным восстановителем. Монооксид углерода реагирует с оксидами железа, восстанавливая их до металлического железа. Расплавленное железо стекает в горн, где собирается вместе с расплавленным шлаком. Чугун и шлак периодически выпускают из печи через специальные отверстия.
Основные зоны доменной печи
В доменной печи выделяют несколько основных зон, в каждой из которых протекают определенные химические реакции:
- Зона сушки и нагрева: В этой зоне шихта нагревается отходящими газами печи.
- Зона восстановления: В этой зоне происходит восстановление оксидов железа монооксидом углерода.
- Зона науглероживания: В этой зоне железо насыщается углеродом, образуя чугун.
- Зона плавления: В этой зоне происходит плавление шихты и образование жидкого чугуна и шлака.
- Зона горения кокса: В этой зоне происходит горение кокса в струе горячего воздуха, обеспечивающее высокую температуру в горне.
Химические процессы в доменной печи
В доменной печи протекает множество сложных химических реакций. Основные из них:
Горение кокса
Горение кокса – это экзотермическая реакция, которая обеспечивает высокую температуру в горне печи:
C + O2 = CO2 + Q
Образовавшийся диоксид углерода (CO2) реагирует с раскаленным коксом, образуя монооксид углерода (CO):
CO2 + C = 2CO ー Q
Эта реакция является эндотермической, то есть требует затрат тепла.
Восстановление оксидов железа
Восстановление оксидов железа монооксидом углерода происходит в несколько стадий:
3Fe2O3 + CO = 2Fe3O4 + CO2
Fe3O4 + CO = 3FeO + CO2
FeO + CO = Fe + CO2
Восстановление также может происходить непосредственно углеродом кокса:
FeO + C = Fe + CO
Шлакообразование
Шлакообразование – это процесс взаимодействия флюсов с пустой породой руды и золой кокса. В результате образуется легкоплавкий шлак, который отделяется от чугуна. Основные реакции шлакообразования:
CaO + SiO2 = CaSiO3
MgO + SiO2 = MgSiO3
CaO + Al2O3 = CaAl2O4
Науглероживание чугуна
Науглероживание чугуна – это процесс насыщения железа углеродом. Углерод растворяется в жидком железе, образуя чугун. Содержание углерода в чугуне обычно составляет 3-4%.
Fe + C = FeC
Факторы, влияющие на процесс выплавки чугуна
На процесс выплавки чугуна в доменной печи влияет множество факторов. К основным из них относятся:
Состав шихты
Состав шихты, то есть соотношение железной руды, кокса и флюсов, оказывает существенное влияние на ход процесса и качество чугуна. Правильный подбор состава шихты позволяет обеспечить оптимальную температуру в печи, эффективное восстановление железа и образование шлака с требуемыми свойствами.
Качество кокса
Качество кокса, как уже отмечалось, имеет решающее значение для эффективной работы доменной печи. Кокс должен обладать достаточной прочностью, чтобы выдерживать вес шихты, и иметь низкое содержание золы и серы. Прочность кокса влияет на газопроницаемость шихты, а содержание золы и серы – на качество чугуна.
Температура дутья
Температура дутья – это температура воздуха, подаваемого в печь. Повышение температуры дутья позволяет снизить расход кокса и повысить производительность печи. Обычно температура дутья составляет 1000-1200°C.
Влажность дутья
Влажность дутья также оказывает влияние на процесс выплавки. Влага, содержащаяся в воздухе, разлагается при высокой температуре с образованием водорода, который может участвовать в восстановлении железа. Однако избыточная влажность может привести к снижению температуры в печи.
Давление в печи
Давление в печи влияет на скорость газового потока и эффективность теплообмена. Оптимальное давление позволяет обеспечить равномерное распределение газов по сечению печи и улучшить восстановление железа.
Продукты доменной плавки
Основными продуктами доменной плавки являются:
Чугун
Чугун – это сплав железа с высоким содержанием углерода (3-4%). Он является основным продуктом доменной плавки и используется для производства стали, чугунного литья и других изделий. Различают несколько видов чугуна, в зависимости от его состава и свойств: передельный чугун, литейный чугун, специальный чугун.
Шлак
Шлак – это побочный продукт доменной плавки, представляющий собой расплавленную смесь оксидов и других соединений. Шлак используется в строительстве, для производства цемента, минеральной ваты и других материалов. Гранулированный шлак используется в качестве добавки к бетону.
Доменный газ
Доменный газ – это горючий газ, образующийся в результате восстановления оксидов железа и горения кокса. Доменный газ используется в качестве топлива для нагрева дутья, коксовых батарей и других промышленных установок. Состав доменного газа:
- Азот (N2): 50-60%
- Монооксид углерода (CO): 20-30%
- Диоксид углерода (CO2): 10-15%
- Водород (H2): 2-5%
- Метан (CH4): 0.1-0.3%
Современные тенденции в доменном производстве
Современное доменное производство характеризуется следующими тенденциями:
Повышение производительности печей
Повышение производительности печей достигается за счет увеличения объема печей, использования более качественного сырья, повышения температуры дутья и интенсификации процесса горения кокса.
Снижение расхода кокса
Снижение расхода кокса является важной задачей, так как кокс является дорогим и экологически неблагоприятным видом топлива. Снижение расхода кокса достигается за счет использования более качественного кокса, вдувания в печь пылеугольного топлива (ПУТ) или природного газа, а также оптимизации процесса восстановления железа.
Улучшение качества чугуна
Улучшение качества чугуна достигается за счет использования более качественного сырья, оптимизации состава шихты и контроля за ходом процесса. Важным направлением является снижение содержания вредных примесей в чугуне, таких как сера и фосфор.
Снижение воздействия на окружающую среду
Снижение воздействия на окружающую среду является важной задачей современного доменного производства. Снижение выбросов загрязняющих веществ в атмосферу достигается за счет установки газоочистных сооружений, утилизации доменного газа и использования экологически чистых технологий.
Автоматизация и цифровизация
Автоматизация и цифровизация доменного производства позволяют оптимизировать процесс, повысить его стабильность и снизить влияние человеческого фактора. Современные доменные печи оснащаются автоматизированными системами управления, которые позволяют контролировать и регулировать все параметры процесса в режиме реального времени.
Доменная плавка, несмотря на свою долгую историю, продолжает оставаться важным и актуальным процессом в современной металлургии. Постоянное совершенствование технологий и внедрение инноваций позволяют повышать эффективность производства, улучшать качество чугуна и снижать воздействие на окружающую среду. Будущее доменного производства связано с дальнейшей автоматизацией и цифровизацией, использованием новых видов сырья и топлива, а также разработкой экологически чистых технологий.
