Защитное заземление оборудования является важнейшим элементом любой системы электробезопасности. Оно предназначено для предотвращения поражения электрическим током при повреждении изоляции токоведущих частей. Эта мера предосторожности обеспечивает безопасную эксплуатацию электроприборов и оборудования, защищая людей от потенциально смертельных опасностей. В этой статье мы подробно рассмотрим, что такое защитное заземление, как оно работает, зачем оно необходимо и какие существуют стандарты и требования к его организации.
Основы защитного заземления
Что такое заземление?
Заземление, в общем смысле, – это электрическое соединение какой-либо точки электрической цепи, оборудования или установки с землей. Это соединение обеспечивает путь для стекания тока в землю. В контексте электробезопасности заземление выполняет две основные функции: защиту от поражения электрическим током и обеспечение нормальной работы электрических устройств.
Зачем нужно заземление?
Основная цель заземления – создать безопасный путь для тока утечки в землю. Когда происходит повреждение изоляции, ток может начать течь по корпусу оборудования. Если корпус не заземлен, человек, прикоснувшись к нему, станет частью электрической цепи и получит удар током. Заземление же обеспечивает низкое сопротивление пути для тока утечки, что приводит к срабатыванию защитных устройств (например, автоматических выключателей или устройств защитного отключения — УЗО) и отключению питания, предотвращая поражение электрическим током.
Защитное заземление против рабочего заземления
Важно различать защитное и рабочее заземление. Рабочее заземление необходимо для нормальной работы электрических устройств и цепей, например, для создания общего опорного потенциала. Защитное заземление, с другой стороны, предназначено исключительно для защиты людей от поражения электрическим током при повреждении изоляции. Оба типа заземления могут быть реализованы в одной системе, но их функции различны.
Принцип работы защитного заземления

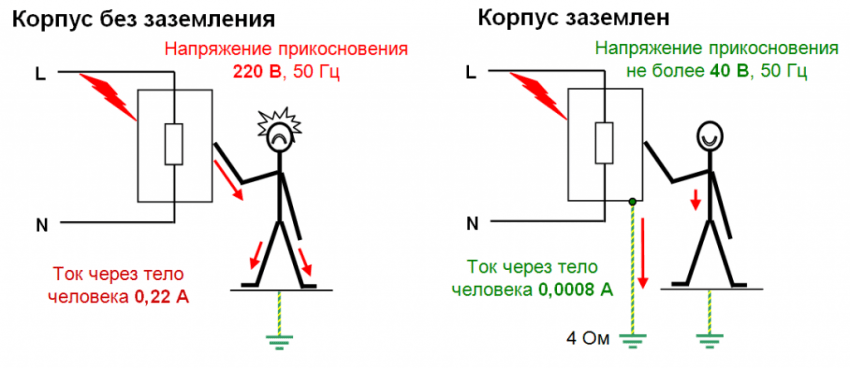

Представьте себе ситуацию: в стиральной машине повреждена изоляция провода, и он коснулся металлического корпуса. Без защитного заземления корпус окажется под напряжением, и любой, кто прикоснется к нему, получит удар током.
Теперь рассмотрим случай с защитным заземлением. Корпус стиральной машины соединен с заземляющим контуром. При повреждении изоляции ток утечки потечет по пути наименьшего сопротивления – через заземляющий контур в землю. Этот ток утечки достаточно велик, чтобы вызвать срабатывание автоматического выключателя или УЗО, которые отключат питание стиральной машины, предотвращая поражение электрическим током.
Ключевые компоненты системы защитного заземления
- Заземляющий контур: Система проводников, обеспечивающих электрическое соединение между корпусами оборудования и заземлителем.
- Заземлитель: Металлический электрод (или система электродов), закопанный в землю и обеспечивающий электрический контакт с землей.
- Соединительные проводники: Провода, соединяющие корпуса оборудования с заземляющим контуром.
- Защитные устройства (автоматические выключатели, УЗО): Устройства, отключающие питание при обнаружении тока утечки.
Сопротивление заземления
Сопротивление заземления – это сопротивление, которое оказывает заземляющий контур току, стремящемуся пройти в землю. Чем ниже сопротивление заземления, тем эффективнее система защитного заземления. Стандарты электробезопасности устанавливают максимальные допустимые значения сопротивления заземления, которые необходимо соблюдать.
Нормативные требования и стандарты
Организация защитного заземления регулируется многочисленными нормативными документами и стандартами, которые различаются в зависимости от страны и отрасли. В России основным документом является ПУЭ (Правила устройства электроустановок). Эти стандарты устанавливают требования к конструкции, монтажу и испытаниям систем заземления, чтобы обеспечить их безопасность и эффективность.
Основные требования ПУЭ к защитному заземлению
- Обязательное заземление корпусов электрооборудования.
- Использование заземляющих проводников определенного сечения.
- Обеспечение низкого сопротивления заземляющего контура.
- Регулярные проверки и испытания системы заземления.
Другие стандарты и нормы
Помимо ПУЭ, существуют и другие стандарты, касающиеся заземления, например, ГОСТ Р 50571 (электроустановки зданий), а также международные стандарты IEC (International Electrotechnical Commission). Соблюдение этих стандартов гарантирует соответствие системы заземления современным требованиям безопасности.
Типы систем заземления
Существует несколько различных типов систем заземления, каждый из которых имеет свои особенности и применяется в зависимости от конкретных условий. Наиболее распространенные типы систем заземления:
TN-система
В TN-системе нейтраль источника питания заземлена, а открытые проводящие части электроустановки соединены с этой заземленной нейтралью. Существуют три подтипа TN-систем:
- TN-S: Заземляющий проводник (PE) отделен от нейтрального проводника (N) на всем протяжении системы.
- TN-C: Нейтральный и заземляющий проводники объединены в один проводник (PEN) на всем протяжении системы.
- TN-C-S: Нейтральный и заземляющий проводники объединены в один проводник (PEN) только на части системы, а затем разделяются на отдельные N и PE проводники.
TT-система
В TT-системе нейтраль источника питания заземлена, а открытые проводящие части электроустановки заземлены отдельным заземлителем, электрически независимым от заземления нейтрали.
IT-система
В IT-системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части электроустановки заземлены отдельным заземлителем.
Монтаж и обслуживание системы защитного заземления
Правильный монтаж и регулярное обслуживание системы защитного заземления критически важны для обеспечения ее эффективности и безопасности. Неправильно выполненное заземление может быть не только бесполезным, но и опасным.
Монтаж заземляющего контура
Монтаж заземляющего контура включает в себя забивку или закапывание заземлителей в землю, соединение их между собой и с заземляющими проводниками. Важно правильно выбрать место для установки заземлителя, учитывая тип грунта, уровень грунтовых вод и другие факторы, влияющие на сопротивление заземления. Также необходимо обеспечить надежное соединение всех элементов заземляющего контура.
Подключение оборудования к заземляющему контуру
Корпуса всего электрооборудования должны быть надежно соединены с заземляющим контуром с помощью заземляющих проводников. Сечение заземляющих проводников должно соответствовать требованиям стандартов. Соединения должны быть выполнены качественно, чтобы обеспечить низкое сопротивление переходного контакта.
Регулярные проверки и испытания
Система защитного заземления должна регулярно проверяться и испытываться, чтобы убедиться в ее исправности и соответствии требованиям стандартов. Проверки включают в себя визуальный осмотр, измерение сопротивления заземления и проверку целостности заземляющих проводников. Испытания проводятся с использованием специальных приборов и методик.
Проблемы и решения в системах заземления
В процессе эксплуатации систем заземления могут возникать различные проблемы, такие как коррозия заземлителей, повреждение заземляющих проводников, увеличение сопротивления заземления и другие. Своевременное выявление и устранение этих проблем позволяет поддерживать систему заземления в рабочем состоянии и обеспечивать ее эффективность.
Коррозия заземлителей
Коррозия – одна из наиболее распространенных проблем в системах заземления. Она может приводить к уменьшению сечения заземлителей и увеличению сопротивления заземления. Для защиты от коррозии используют специальные материалы и покрытия, а также регулярно проводят осмотр и замену поврежденных заземлителей.
Повреждение заземляющих проводников
Заземляющие проводники могут быть повреждены в результате механических воздействий, коррозии или перегрева. Поврежденные проводники необходимо немедленно заменять, чтобы не нарушить целостность системы заземления.
Увеличение сопротивления заземления
Сопротивление заземления может увеличиваться со временем из-за высыхания грунта, коррозии заземлителей или других факторов. Для поддержания низкого сопротивления заземления необходимо регулярно проводить его измерение и принимать меры по его снижению, например, путем увлажнения грунта или установки дополнительных заземлителей.
Преимущества правильного защитного заземления
Правильно спроектированная, смонтированная и обслуживаемая система защитного заземления обеспечивает целый ряд преимуществ:
- Защита от поражения электрическим током: Основное преимущество – предотвращение поражения электрическим током при повреждении изоляции.
- Повышение безопасности: Заземление делает эксплуатацию электрооборудования более безопасной для людей и имущества.
- Снижение риска пожаров: Заземление способствует быстрому отключению питания при коротких замыканиях, снижая риск возникновения пожаров.
- Обеспечение стабильной работы оборудования: Заземление может улучшить качество электропитания и обеспечить более стабильную работу чувствительного электронного оборудования.
- Соответствие нормативным требованиям: Соблюдение требований к заземлению является обязательным условием для эксплуатации электроустановок.
Выбор подрядчика для выполнения работ по заземлению
Выбор квалифицированного и опытного подрядчика для выполнения работ по заземлению – важный шаг, от которого зависит безопасность и надежность системы. Обратите внимание на следующие факторы:
Опыт и квалификация
У подрядчика должен быть достаточный опыт работы в области заземления и квалифицированный персонал, имеющий необходимые знания и навыки.
Лицензии и сертификаты
У подрядчика должны быть все необходимые лицензии и сертификаты, подтверждающие его право на выполнение работ по заземлению.
Отзывы и рекомендации
Поищите отзывы о работе подрядчика от других клиентов. Попросите рекомендации у знакомых или коллег.
Стоимость работ
Сравните стоимость работ у нескольких подрядчиков. Не выбирайте самого дешевого подрядчика, так как это может сказаться на качестве работ.
Гарантии
Узнайте, какие гарантии предоставляет подрядчик на выполненные работы и использованные материалы.
Защитное заземление – это не просто требование нормативных документов, а жизненно важный элемент электробезопасности. Оно обеспечивает защиту от поражения электрическим током, предотвращает пожары и обеспечивает стабильную работу электрооборудования. Правильный монтаж и регулярное обслуживание системы заземления – залог безопасности вашей жизни и имущества.
