Современные системы электроснабжения‚ будь то в жилых‚ коммерческих или промышленных объектах‚ представляют собой сложные комплексы‚ требующие надежной защиты и эффективного распределения электроэнергии. Автоматический выключатель отходящих линий играет ключевую роль в обеспечении безопасности и бесперебойной работы этих систем. Он предназначен для защиты электрических цепей от перегрузок и коротких замыканий‚ автоматически отключая питание при возникновении аварийных ситуаций. Использование автоматических выключателей отходящих линий – это не только требование современных стандартов безопасности‚ но и гарантия сохранности оборудования и предотвращения пожаров.
Принцип работы автоматического выключателя отходящих линий

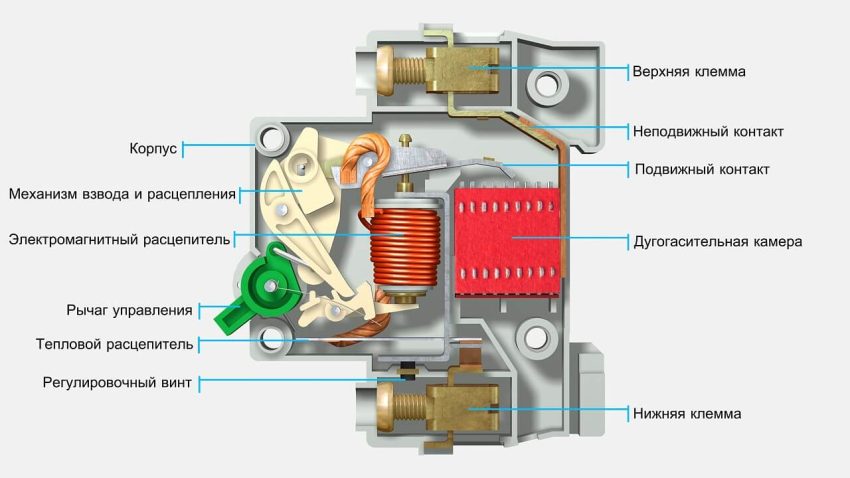

Автоматический выключатель отходящих линий (АВ) представляет собой электромеханическое устройство‚ предназначенное для защиты электрической цепи от перегрузок и коротких замыканий. Принцип его работы основан на двух основных механизмах: тепловом и электромагнитном расцепителях.
Тепловой расцепитель
Тепловой расцепитель реагирует на длительные перегрузки‚ когда ток в цепи превышает номинальное значение‚ но не достигает уровня короткого замыкания. Он состоит из биметаллической пластины‚ которая нагревается при прохождении тока. При достижении определенной температуры пластина изгибается и приводит в действие механизм расцепления‚ отключая выключатель. Время срабатывания теплового расцепителя зависит от величины перегрузки: чем больше ток‚ тем быстрее происходит отключение.
Электромагнитный расцепитель
Электромагнитный расцепитель предназначен для защиты от коротких замыканий‚ когда ток в цепи резко возрастает до очень больших значений. Он состоит из электромагнитной катушки с подвижным сердечником. При прохождении тока короткого замыкания катушка создает сильное магнитное поле‚ которое мгновенно втягивает сердечник и приводит в действие механизм расцепления. Время срабатывания электромагнитного расцепителя очень мало – обычно несколько миллисекунд.
Комбинированная защита
Современные автоматические выключатели отходящих линий обычно оснащены как тепловым‚ так и электромагнитным расцепителями‚ обеспечивая комплексную защиту от перегрузок и коротких замыканий. Это позволяет предотвратить повреждение оборудования‚ возникновение пожаров и поражение электрическим током.
Типы автоматических выключателей отходящих линий
Существует множество типов автоматических выключателей отходящих линий‚ отличающихся по своим характеристикам‚ конструкции и области применения. Выбор конкретного типа АВ зависит от параметров защищаемой цепи‚ номинального тока‚ напряжения и требований к быстродействию.
По номинальному току
Номинальный ток автоматического выключателя – это максимальный ток‚ который он может пропускать длительное время без срабатывания. Автоматические выключатели выпускаются с номинальными токами от нескольких ампер до нескольких тысяч ампер. Выбор номинального тока АВ должен соответствовать току защищаемой цепи.
По отключающей способности
Отключающая способность автоматического выключателя – это максимальный ток короткого замыкания‚ который он может безопасно отключить без повреждения. Отключающая способность измеряется в килоамперах (кА). Выбор АВ по отключающей способности должен соответствовать ожидаемому току короткого замыкания в защищаемой цепи.
По типу характеристики срабатывания
Характеристика срабатывания автоматического выключателя определяет зависимость времени срабатывания от величины тока перегрузки или короткого замыкания. Существуют различные типы характеристик‚ обозначаемые латинскими буквами: B‚ C‚ D‚ K‚ Z. Каждый тип характеристики предназначен для защиты определенного типа нагрузки.
- Тип B: Предназначен для защиты цепей с резистивной нагрузкой‚ таких как освещение и нагревательные приборы.
- Тип C: Предназначен для защиты цепей с индуктивной нагрузкой‚ таких как электродвигатели и трансформаторы.
- Тип D: Предназначен для защиты цепей с высокими пусковыми токами‚ таких как мощные электродвигатели и сварочные аппараты.
- Тип K: Предназначен для защиты цепей с повышенной чувствительностью к перегрузкам‚ таких как электронное оборудование.
- Тип Z: Предназначен для защиты цепей с очень высокой чувствительностью к перегрузкам‚ таких как полупроводниковые приборы.
По количеству полюсов
Автоматические выключатели выпускаются с различным количеством полюсов: однополюсные (1P)‚ двухполюсные (2P)‚ трехполюсные (3P) и четырехполюсные (4P). Количество полюсов выбирается в зависимости от типа сети: однофазная (220 В) или трехфазная (380 В).
По конструкции
Автоматические выключатели могут быть выполнены в различных конструктивных исполнениях: модульные‚ литые‚ воздушные. Модульные автоматические выключатели предназначены для установки в распределительные щиты на DIN-рейку. Литые автоматические выключатели имеют более высокую отключающую способность и предназначены для защиты мощных электрических цепей. Воздушные автоматические выключатели используются в промышленных установках с высокими токами и напряжениями.
Выбор автоматического выключателя отходящих линий
Правильный выбор автоматического выключателя отходящих линий – это залог надежной защиты электрической цепи и безопасности эксплуатации электрооборудования. При выборе АВ необходимо учитывать следующие факторы:
Номинальный ток нагрузки
Номинальный ток автоматического выключателя должен быть немного больше номинального тока защищаемой цепи. Рекомендуется выбирать АВ с запасом по току около 20-25%‚ чтобы избежать ложных срабатываний при небольших перегрузках.
Отключающая способность
Отключающая способность автоматического выключателя должна быть не меньше ожидаемого тока короткого замыкания в защищаемой цепи. Расчет тока короткого замыкания – сложная задача‚ требующая специальных знаний и оборудования. В большинстве случаев достаточно выбрать АВ с отключающей способностью не менее 6 кА для бытовых сетей и 10 кА для промышленных сетей.
Тип характеристики срабатывания
Тип характеристики срабатывания автоматического выключателя должен соответствовать типу нагрузки. Для освещения и нагревательных приборов рекомендуется использовать АВ типа B‚ для электродвигателей – АВ типа C или D‚ для электронного оборудования – АВ типа K или Z.
Количество полюсов
Количество полюсов автоматического выключателя должно соответствовать типу сети. Для однофазной сети (220 В) необходимо использовать однополюсный или двухполюсный АВ‚ для трехфазной сети (380 В) – трехполюсный или четырехполюсный АВ.
Производитель
При выборе автоматического выключателя рекомендуется отдавать предпочтение продукции известных и надежных производителей‚ таких как ABB‚ Schneider Electric‚ Legrand‚ Siemens. Эти компании гарантируют высокое качество и надежность своей продукции.
Условия эксплуатации
Необходимо учитывать условия эксплуатации автоматического выключателя‚ такие как температура окружающей среды‚ влажность и наличие пыли. Для эксплуатации в сложных условиях необходимо выбирать АВ с соответствующей степенью защиты (IP).
Монтаж автоматического выключателя отходящих линий
Монтаж автоматического выключателя отходящих линий должен выполняться квалифицированным персоналом‚ имеющим соответствующие допуски и навыки. Неправильный монтаж АВ может привести к его неправильной работе‚ повреждению оборудования и поражению электрическим током.
Подготовка к монтажу
Перед началом монтажа необходимо убедиться в отсутствии напряжения в защищаемой цепи. Для этого необходимо отключить вводной автоматический выключатель или рубильник. Также необходимо подготовить необходимые инструменты и материалы: отвертки‚ плоскогубцы‚ кусачки‚ индикатор напряжения‚ соединительные провода‚ клеммные колодки.
Установка автоматического выключателя
Автоматический выключатель устанавливается в распределительный щит на DIN-рейку. Перед установкой необходимо убедиться в правильности выбора АВ по номинальному току‚ отключающей способности‚ типу характеристики срабатывания и количеству полюсов;
Подключение проводов
Подключение проводов к автоматическому выключателю должно выполняться в соответствии со схемой подключения‚ указанной на корпусе АВ. Необходимо соблюдать правильную полярность и надежно затягивать винты клеммных соединений. Для подключения проводов рекомендуется использовать клеммные колодки‚ обеспечивающие надежное и безопасное соединение.
Проверка работоспособности
После монтажа необходимо проверить работоспособность автоматического выключателя. Для этого необходимо включить вводной автоматический выключатель или рубильник и убедиться в отсутствии короткого замыкания или перегрузки в защищаемой цепи. Затем необходимо проверить срабатывание АВ при имитации перегрузки или короткого замыкания с помощью специального оборудования.
Обслуживание автоматического выключателя отходящих линий
Для обеспечения надежной и безопасной работы автоматического выключателя отходящих линий необходимо регулярно проводить его техническое обслуживание. Обслуживание АВ включает в себя следующие мероприятия:
- Визуальный осмотр: Необходимо регулярно осматривать автоматический выключатель на предмет повреждений корпуса‚ трещин‚ сколов‚ следов перегрева.
- Проверка контактов: Необходимо проверять надежность контактов клеммных соединений и при необходимости подтягивать винты.
- Очистка от пыли и грязи: Необходимо регулярно очищать автоматический выключатель от пыли и грязи с помощью мягкой ткани или щетки.
- Проверка работоспособности: Необходимо периодически проверять работоспособность автоматического выключателя с помощью специального оборудования.
- Замена: Автоматический выключатель‚ выработавший свой ресурс или имеющий повреждения‚ необходимо заменить на новый.
Преимущества использования автоматических выключателей отходящих линий
Использование автоматических выключателей отходящих линий имеет ряд преимуществ по сравнению с другими видами защиты‚ такими как предохранители:
Автоматическое отключение
Автоматические выключатели автоматически отключают питание при возникновении перегрузки или короткого замыкания‚ не требуя ручного вмешательства.
Многократное использование
После срабатывания автоматический выключатель можно повторно включить‚ в отличие от предохранителей‚ которые необходимо заменять.
Высокая надежность
Автоматические выключатели обладают высокой надежностью и долговечностью‚ обеспечивая стабильную защиту электрической цепи.
Удобство эксплуатации
Автоматические выключатели удобны в эксплуатации и не требуют специальных навыков для обслуживания.
Безопасность
Автоматические выключатели обеспечивают высокий уровень безопасности‚ предотвращая повреждение оборудования‚ возникновение пожаров и поражение электрическим током.
Автоматический выключатель отходящих линий является неотъемлемым элементом современной системы электроснабжения‚ обеспечивающим надежную защиту от перегрузок и коротких замыканий. Правильный выбор и монтаж АВ‚ а также регулярное техническое обслуживание гарантируют безопасную и бесперебойную работу электрооборудования. Использование качественных автоматических выключателей от проверенных производителей – это инвестиция в безопасность и долговечность вашей электросети. Не стоит экономить на безопасности‚ выбирайте надежные решения для защиты вашего дома или предприятия. Помните‚ что своевременная замена устаревших или неисправных автоматических выключателей поможет избежать серьезных проблем в будущем.
