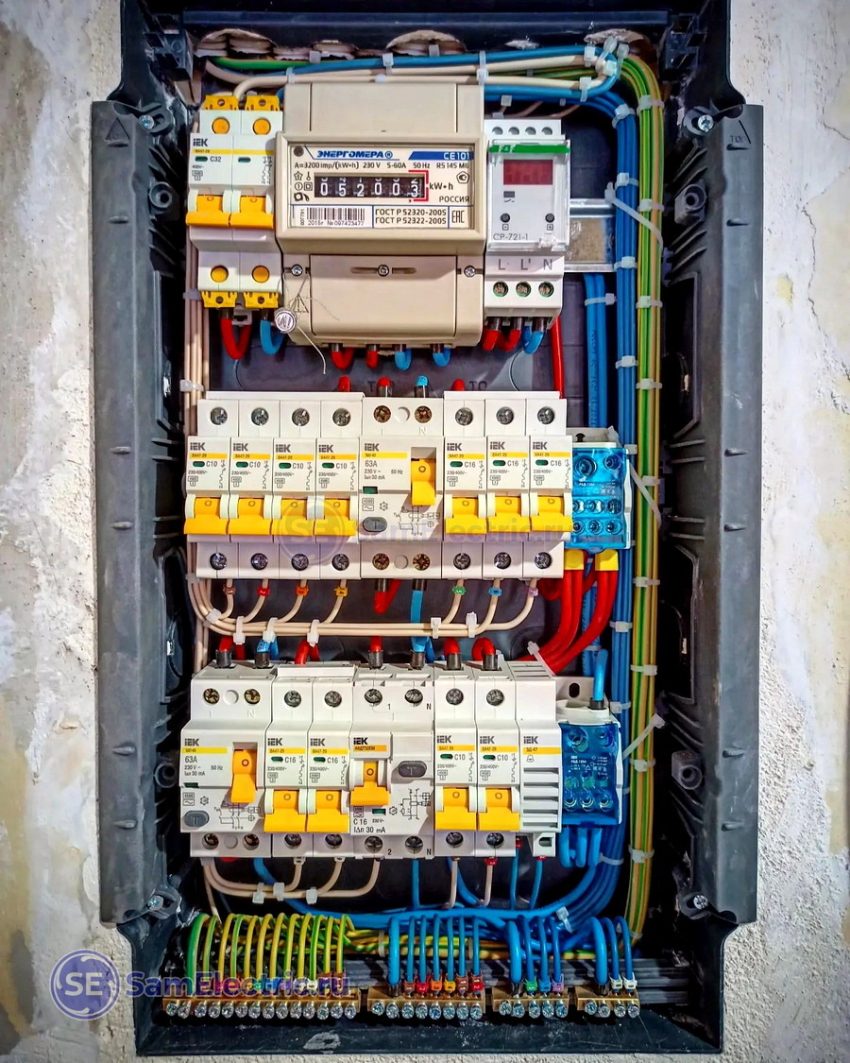

Защита кабельных линий – критически важный аспект обеспечения безопасности и надежности электроснабжения․ Автоматические выключатели играют в этой системе ключевую роль, предотвращая перегрузки, короткие замыкания и другие аварийные ситуации, которые могут привести к пожарам, повреждению оборудования и травмам․ Понимание принципов работы, правильного выбора и установки автоматических выключателей необходимо каждому, кто имеет дело с электропроводкой, от профессиональных электриков до обычных пользователей․

Содержание

Основные Принципы Защиты Кабельных Линий

Эффективная защита кабельных линий требует комплексного подхода, включающего в себя правильный выбор кабеля, расчет токовых нагрузок и, конечно же, подбор подходящего автоматического выключателя․ Рассмотрим основные аспекты:

Выбор Кабеля

Выбор кабеля – это первый и важнейший шаг․ Необходимо учитывать следующие факторы:

Номинальный ток: Кабель должен выдерживать максимальный ток, который будет протекать по нему в нормальном режиме работы, с учетом запаса․
Падение напряжения: Необходимо убедиться, что падение напряжения на кабеле не превышает допустимые значения, чтобы обеспечить нормальную работу подключенного оборудования․
Условия эксплуатации: Следует учитывать температуру окружающей среды, влажность, наличие агрессивных веществ и другие факторы, которые могут повлиять на срок службы и надежность кабеля․
Способ прокладки: Выбор кабеля зависит от способа прокладки – в трубах, в земле, на открытом воздухе и т․д․ Каждый способ требует определенного типа кабеля с соответствующей изоляцией и защитой․

Расчет Токовых Нагрузок

Точный расчет токовых нагрузок – основа для правильного выбора автоматического выключателя․ Необходимо учитывать все приборы и оборудование, которые будут подключены к данной кабельной линии․ Существует несколько типов нагрузок:

Активная нагрузка: Например, лампы накаливания, нагревательные приборы․
Индуктивная нагрузка: Например, электродвигатели, трансформаторы․ Индуктивные нагрузки характеризуются пусковыми токами, которые значительно превышают номинальные․
Емкостная нагрузка: Например, конденсаторы, длинные кабели․

Для индуктивных нагрузок необходимо учитывать пусковые токи при выборе автоматического выключателя․ Как правило, выбирается автоматический выключатель с характеристикой, позволяющей выдерживать кратковременные перегрузки․

Принцип Действия Автоматического Выключателя

Автоматический выключатель – это коммутационный аппарат, предназначенный для защиты электрической цепи от перегрузок и коротких замыканий․ Он автоматически отключает цепь при возникновении аварийной ситуации․ Основные элементы автоматического выключателя:

Тепловой расцепитель: Защищает от перегрузок․ Он состоит из биметаллической пластины, которая нагревается при протекании тока и изгибается, приводя к отключению выключателя․
Электромагнитный расцепитель: Защищает от коротких замыканий․ Он состоит из катушки, которая создает магнитное поле при протекании большого тока․ Это поле приводит в действие сердечник, который мгновенно отключает выключатель․
Дугогасительная камера: Предназначена для гашения электрической дуги, возникающей при отключении цепи под нагрузкой․

Типы Автоматических Выключателей

Существует множество типов автоматических выключателей, отличающихся по характеристикам, номинальному току и отключающей способности․ Рассмотрим основные типы:

По Характеристике Срабатывания

Характеристика срабатывания – это зависимость времени отключения автоматического выключателя от величины тока․ Наиболее распространены следующие характеристики:

Тип B: Отключается при токе, в 3-5 раз превышающем номинальный․ Подходит для защиты кабельных линий с активной нагрузкой․
Тип C: Отключается при токе, в 5-10 раз превышающем номинальный․ Подходит для защиты кабельных линий с индуктивной нагрузкой (например, электродвигатели)․
Тип D: Отключается при токе, в 10-20 раз превышающем номинальный․ Подходит для защиты кабельных линий с высокой пусковой нагрузкой (например, мощные электродвигатели)․
Тип K: Отключается при токе, в 8-12 раз превышающем номинальный․ Используется для защиты цепей с полупроводниковыми приборами․
Тип Z: Отключается при токе, в 2-3 раз превышающем номинальный․ Используется для защиты цепей с высокой чувствительностью к перегрузкам․

По Номинальному Току

Номинальный ток – это максимальный ток, который автоматический выключатель может пропускать в течение длительного времени без срабатывания․ Выбор номинального тока зависит от расчетной токовой нагрузки кабельной линии․

По Отключающей Способности

Отключающая способность – это максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить․ Отключающая способность должна быть больше ожидаемого тока короткого замыкания в данной точке сети․ Выражается в килоамперах (кА)․

По Количеству Полюсов

Однополюсные: Используются для защиты фазных проводников в однофазных сетях․
Двухполюсные: Используются для защиты фазного и нейтрального проводников в однофазных сетях․
Трехполюсные: Используются для защиты трех фазных проводников в трехфазных сетях․
Четырехполюсные: Используются для защиты трех фазных и нейтрального проводников в трехфазных сетях․

Выбор Автоматического Выключателя для Защиты Кабельных Линий

Правильный выбор автоматического выключателя – залог надежной и безопасной работы электросети․ Необходимо учитывать все факторы, описанные выше, а также следовать рекомендациям производителей и нормативным документам․ Алгоритм выбора можно представить следующим образом:

Определите расчетную токовую нагрузку кабельной линии․ Учитывайте все приборы и оборудование, которые будут подключены к данной линии․
Выберите кабель с соответствующим номинальным током․ Номинальный ток кабеля должен быть больше расчетной токовой нагрузки․
Определите характеристику срабатывания автоматического выключателя․ Выберите характеристику, соответствующую типу нагрузки (активная, индуктивная, емкостная)․
Выберите номинальный ток автоматического выключателя․ Номинальный ток автоматического выключателя должен быть меньше номинального тока кабеля, но больше расчетной токовой нагрузки․
Определите ожидаемый ток короткого замыкания в данной точке сети․
Выберите автоматический выключатель с отключающей способностью, превышающей ожидаемый ток короткого замыкания․
Выберите автоматический выключатель с соответствующим количеством полюсов․

Рассмотрим пример․ Предположим, у нас есть кабельная линия, к которой подключены осветительные приборы общей мощностью 2 кВт и электродвигатель мощностью 1 кВт․ Напряжение сети – 220 В․ Расчетная токовая нагрузка:

I = (Pосв + Pдвиг) / U = (2000 Вт + 1000 Вт) / 220 В = 13․6 А

Выбираем кабель с номинальным током не менее 16 А․ Для осветительных приборов подойдет автоматический выключатель типа B, а для электродвигателя – типа C․ Выбираем автоматический выключатель типа C с номинальным током 16 А и отключающей способностью, соответствующей ожидаемому току короткого замыкания․

Монтаж и Установка Автоматических Выключателей

Монтаж и установка автоматических выключателей должны выполняться квалифицированным персоналом в соответствии с требованиями нормативных документов․ Необходимо соблюдать следующие правила:

Отключите электропитание․ Перед началом работ убедитесь, что электропитание отключено․
Используйте соответствующие инструменты․
Правильно подключите провода․ Соблюдайте полярность и надежно затягивайте контакты․
Проверьте работу автоматического выключателя․ После установки убедитесь, что автоматический выключатель работает правильно, отключая цепь при перегрузке и коротком замыкании․
Используйте средства индивидуальной защиты․

Техническое Обслуживание Автоматических Выключателей

Для обеспечения надежной работы автоматических выключателей необходимо регулярно проводить их техническое обслуживание․ Оно включает в себя:

Визуальный осмотр: Проверьте состояние корпуса, контактов и других элементов․
Проверка работоспособности: Убедитесь, что автоматический выключатель отключает цепь при перегрузке и коротком замыкании․
Очистка от пыли и грязи: Удалите пыль и грязь с корпуса и контактов․
Проверка затяжки контактов: Убедитесь, что контакты надежно затянуты․

Нормативные Документы

При проектировании и монтаже электроустановок необходимо руководствоваться следующими нормативными документами:

ПУЭ (Правила устройства электроустановок)․
ГОСТ Р 50571 (Электроустановки зданий)․
Технические регламенты․

Современные Технологии в Защите Кабельных Линий

В настоящее время существуют современные технологии, позволяющие повысить эффективность защиты кабельных линий․ К ним относятся:

Автоматические выключатели с дифференциальной защитой (УЗО)․ Они защищают от поражения электрическим током и предотвращают пожары, вызванные утечками тока․
Автоматические выключатели с функцией измерения параметров сети․ Они позволяют контролировать ток, напряжение, мощность и другие параметры в режиме реального времени․
Системы мониторинга и управления электроснабжением․ Они позволяют удаленно контролировать состояние электросети и оперативно реагировать на аварийные ситуации․

Защита кабельных линий автоматическими выключателями – это необходимая мера для обеспечения безопасности и надежности электроснабжения․ Правильный выбор автоматического выключателя, его грамотная установка и регулярное техническое обслуживание позволяют предотвратить аварийные ситуации и обеспечить бесперебойную работу электрооборудования․ Современные технологии позволяют значительно повысить эффективность защиты и обеспечить более высокий уровень безопасности․ Помните, что пренебрежение правилами защиты может привести к серьезным последствиям, поэтому доверяйте эту работу только квалифицированным специалистам․ Не стоит экономить на безопасности, ведь это может стоить гораздо дороже․
