В современном мире, где информационные технологии пронизывают все сферы нашей жизни, надежная работа информационного оборудования имеет критическое значение. Некорректно выполненное заземление может привести к серьезным проблемам, начиная от сбоев в работе техники и заканчивая опасностью поражения электрическим током. Поэтому, понимание и правильное выполнение заземления информационного оборудования является необходимостью для обеспечения стабильной и безопасной работы. В этом пособии мы подробно рассмотрим все аспекты заземления информационного оборудования, начиная с теоретических основ и заканчивая практическими рекомендациями по выполнению работ.
Теоретические основы заземления
Заземление – это преднамеренное электрическое соединение какой-либо точки электрической сети, электроустановки или оборудования с заземляющим устройством. Основная цель заземления – обеспечение безопасности людей и защита оборудования от повреждений, вызванных перенапряжениями и токами утечки. В контексте информационного оборудования, заземление выполняет несколько важных функций:
- Защита от поражения электрическим током: Заземление создает путь для тока утечки в случае повреждения изоляции, что позволяет сработать защитным устройствам (автоматическим выключателям или УЗО) и отключить питание.
- Защита от электромагнитных помех (ЭМП): Заземление помогает снизить уровень ЭМП, которые могут влиять на работу чувствительного электронного оборудования.
- Обеспечение стабильной работы оборудования: Правильное заземление обеспечивает стабильный потенциал земли, что необходимо для нормальной работы электронных схем.
- Защита от статического электричества: Заземление помогает рассеивать статический заряд, который может накапливаться на корпусах оборудования и приводить к сбоям или повреждениям.
Типы заземляющих систем
Существует несколько основных типов заземляющих систем, каждая из которых имеет свои особенности и область применения:
- TN-S: В этой системе нейтраль источника питания заземлена, а защитный проводник (PE) отделен от нейтрального проводника (N) на всем протяжении сети. Это наиболее безопасная и рекомендуемая система для информационного оборудования.
- TN-C: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) на всем протяжении сети. Использование этой системы для информационного оборудования не рекомендуется из-за высокого риска возникновения помех и опасности поражения электрическим током в случае обрыва PEN-проводника.
- TN-C-S: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) только на участке от источника питания до вводного устройства, а затем разделяются на нейтральный (N) и защитный (PE) проводники. Использование этой системы для информационного оборудования допустимо, но требует тщательного проектирования и выполнения.
- TT: В этой системе нейтраль источника питания заземлена, а открытые проводящие части электроустановки заземлены на отдельный заземлитель, электрически независимый от заземлителя нейтрали источника питания. Эта система требует обязательной установки устройств защитного отключения (УЗО).
- IT: В этой системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части электроустановки заземлены. Эта система применяется в специальных случаях, когда требуется повышенная надежность электроснабжения.
Требования к заземлению информационного оборудования
Заземление информационного оборудования должно соответствовать требованиям нормативных документов, таких как ПУЭ (Правила устройства электроустановок), ГОСТ Р 50571 и другие. Основные требования включают:
Сопротивление заземляющего устройства
Сопротивление заземляющего устройства должно быть достаточно низким, чтобы обеспечить эффективное отведение тока утечки и снижение напряжения на корпусе оборудования до безопасного уровня. Значение сопротивления зависит от типа заземляющей системы и мощности оборудования, но обычно не должно превышать 4 Ом. Для особо чувствительного оборудования, например, серверного, рекомендуется стремиться к сопротивлению не более 2 Ом или даже 1 Ом.
Сечение заземляющих проводников
Сечение заземляющих проводников должно быть достаточным для того, чтобы выдерживать токи короткого замыкания и обеспечивать надежное соединение между оборудованием и заземляющим устройством. Минимальное сечение заземляющих проводников определяется нормативными документами и зависит от сечения фазных проводников.
Качество соединений
Соединения заземляющих проводников должны быть надежными и обеспечивать низкое переходное сопротивление. Для соединения заземляющих проводников рекомендуется использовать сварку, болтовые соединения или специальные зажимы. Не допускается использование скруток.
Непрерывность цепи заземления
Цепь заземления должна быть непрерывной от оборудования до заземляющего устройства. Не допускается наличие разрывов или высокого сопротивления в цепи заземления.
Использование УЗО
Для повышения безопасности рекомендуется использовать устройства защитного отключения (УЗО), которые отключают питание при возникновении тока утечки на землю. УЗО особенно эффективны в системах TT и TN-C-S.
Практическое выполнение заземления информационного оборудования
Процесс заземления информационного оборудования включает несколько этапов:
Проектирование системы заземления
На этом этапе необходимо определить тип заземляющей системы, рассчитать сопротивление заземляющего устройства, выбрать сечение заземляющих проводников и определить места подключения оборудования к заземляющей шине. Проектирование системы заземления должно выполняться квалифицированным специалистом.
Монтаж заземляющего устройства
Заземляющее устройство может быть выполнено в виде вертикальных или горизонтальных электродов, заглубленных в землю. Количество и длина электродов определяется расчетом, исходя из требуемого сопротивления заземления и удельного сопротивления грунта. Для соединения электродов между собой используется стальная полоса или проводник.
Прокладка заземляющих проводников
Заземляющие проводники прокладываются от заземляющего устройства до заземляющей шины, расположенной в помещении с информационным оборудованием. Проводники должны быть защищены от механических повреждений и коррозии.

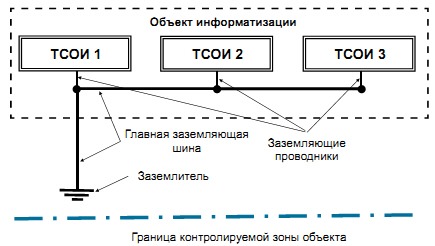

Подключение оборудования к заземляющей шине
Каждый элемент информационного оборудования должен быть подключен к заземляющей шине с помощью отдельного заземляющего проводника. Не допускается последовательное подключение оборудования к одной заземляющей линии (шлейфом), так как это может привести к возникновению разности потенциалов между корпусами оборудования и увеличению уровня помех.
Измерение сопротивления заземляющего устройства
После монтажа заземляющего устройства необходимо измерить его сопротивление с помощью специального прибора (измерителя сопротивления заземления). Сопротивление должно соответствовать требованиям нормативных документов.
Проверка целостности цепи заземления
Необходимо проверить целостность цепи заземления от каждого элемента оборудования до заземляющей шины с помощью омметра. Сопротивление цепи должно быть минимальным.
Особенности заземления различного информационного оборудования
Требования к заземлению могут отличаться в зависимости от типа информационного оборудования:
Заземление серверов
Серверы являются критически важным элементом информационной инфраструктуры, поэтому к их заземлению предъявляются повышенные требования. Рекомендуется использовать систему TN-S, обеспечивающую наилучшую защиту от помех и поражения электрическим током. Сопротивление заземляющего устройства должно быть минимальным, не более 2 Ом, а лучше 1 Ом. Необходимо обеспечить надежное и отдельное заземление каждого сервера, избегая последовательного подключения.
Заземление компьютеров
Для заземления компьютеров достаточно соблюдать общие требования нормативных документов. Важно обеспечить надежное соединение корпуса компьютера с заземляющей розеткой. Если розетки не имеют заземляющего контакта, необходимо выполнить заземление корпуса компьютера на заземляющую шину.
Заземление сетевого оборудования
Сетевое оборудование (коммутаторы, маршрутизаторы, модемы) также требует заземления для защиты от помех и статического электричества. Рекомендуется подключать сетевое оборудование к заземляющей шине с помощью отдельных заземляющих проводников.
Заземление периферийного оборудования
Периферийное оборудование (принтеры, сканеры, мониторы) также следует заземлять, особенно если оно имеет металлический корпус. Заземление периферийного оборудования помогает снизить уровень помех и защитить его от статического электричества.
Типичные ошибки при выполнении заземления
При выполнении заземления часто допускаются ошибки, которые могут снизить эффективность защиты и привести к нежелательным последствиям:
Недостаточное сечение заземляющих проводников
Использование заземляющих проводников недостаточного сечения может привести к их перегреву и разрушению при коротком замыкании.
Плохое качество соединений
Плохие соединения заземляющих проводников (скрутки, окисленные контакты) увеличивают сопротивление цепи заземления и снижают ее эффективность.
Последовательное подключение оборудования к одной заземляющей линии
Последовательное подключение оборудования к одной заземляющей линии (шлейфом) может привести к возникновению разности потенциалов между корпусами оборудования и увеличению уровня помех.
Отсутствие проверки сопротивления заземляющего устройства
Непроверенное сопротивление заземляющего устройства может не соответствовать требованиям нормативных документов и не обеспечивать достаточную защиту.
Игнорирование требований нормативных документов
Несоблюдение требований нормативных документов может привести к серьезным нарушениям и создать опасность для людей и оборудования.
Современные технологии в заземлении
В настоящее время разрабатываются и применяются новые технологии в области заземления, направленные на повышение эффективности и надежности защиты:
Активное заземление
Активное заземление – это система, которая использует электронные компоненты для активного поддержания низкого потенциала земли. Эта технология позволяет значительно снизить уровень помех и обеспечить более надежную защиту чувствительного оборудования.
Молниезащита с заземлением
Молниезащита с заземлением – это комплекс мер, направленных на защиту оборудования от прямых ударов молнии и перенапряжений, вызванных грозовыми разрядами. Система включает в себя молниеприемники, токоотводы и заземляющее устройство.
Использование современных материалов
В качестве заземляющих электродов и проводников используются современные материалы, обладающие высокой коррозионной стойкостью и электропроводностью, такие как медь, нержавеющая сталь и специальные сплавы.
Рекомендации по обслуживанию системы заземления
Для обеспечения надежной работы системы заземления необходимо регулярно проводить ее обслуживание:
- Визуальный осмотр: Регулярно осматривайте заземляющие проводники и соединения на предмет повреждений, коррозии и ослабления контактов.
- Измерение сопротивления заземляющего устройства: Не реже одного раза в год измеряйте сопротивление заземляющего устройства и убедитесь, что оно соответствует требованиям нормативных документов.
- Проверка целостности цепи заземления: Периодически проверяйте целостность цепи заземления от каждого элемента оборудования до заземляющей шины.
- Очистка контактов: Регулярно очищайте контакты заземляющих соединений от окислов и загрязнений.
- Ведение документации: Ведите документацию по обслуживанию системы заземления, включая результаты измерений и проверок.
Выполнение заземления информационного оборудования – это сложная и ответственная задача, требующая знаний и опыта. Неправильно выполненное заземление может привести к серьезным последствиям, поэтому рекомендуется доверять эту работу квалифицированным специалистам. Следуя рекомендациям, представленным в этом пособии, вы сможете обеспечить надежную и безопасную работу вашего информационного оборудования.
Правильное заземление — это инвестиция в стабильность и безопасность вашей информационной инфраструктуры. Оно защищает от электромагнитных помех, предотвращает поражение электрическим током и обеспечивает бесперебойную работу оборудования. Не пренебрегайте важностью заземления, ведь от него зависит надежность и долговечность вашей техники; Помните, что регулярное обслуживание и проверка системы заземления являются ключом к ее эффективной работе. Своевременное обнаружение и устранение проблем поможет избежать серьезных последствий и обеспечить безопасность персонала и оборудования.
Статья посвящена пособию по выполнению заземления информационного оборудования. Описаны теоретические основы, требования, практическое выполнение и особенности заземления.
