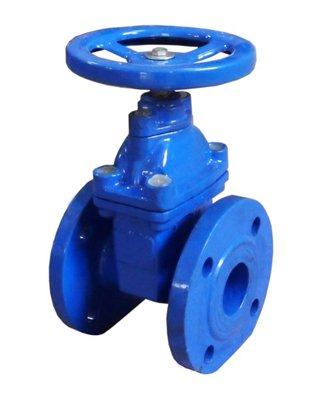

Чугунные фланцевые задвижки 30ч39р зарекомендовали себя как надежные и долговечные элементы трубопроводных систем․ Они широко используются в различных отраслях промышленности, обеспечивая эффективное перекрытие потока рабочей среды․ Благодаря своей конструкции и материалу изготовления, эти задвижки способны выдерживать значительные нагрузки и обеспечивать герметичность соединения․ В данной статье мы подробно рассмотрим особенности, преимущества и области применения чугунных фланцевых задвижек 30ч39р․
Конструктивные особенности и принцип работы
Задвижка 30ч39р представляет собой запорное устройство, в котором запирающий элемент (клин) перемещается перпендикулярно направлению потока рабочей среды․ Это обеспечивает надежное перекрытие потока и минимальное гидравлическое сопротивление в открытом положении․ Конструкция задвижки состоит из следующих основных элементов:
- Корпус: изготавливается из чугуна, обеспечивающего прочность и устойчивость к коррозии․
- Крышка: также изготавливается из чугуна и крепится к корпусу болтами или шпильками․
- Клин: запирающий элемент, который перемещается внутри корпуса․
- Шпиндель: передает усилие от маховика к клину․
- Маховик: служит для ручного управления задвижкой․
Преимущества конструкции
Чугунные фланцевые задвижки 30ч39р обладают рядом преимуществ, которые делают их популярными в различных областях применения:
- Надежность: Прочная конструкция и качественные материалы обеспечивают длительный срок службы․
- Герметичность: Обеспечивают надежное перекрытие потока рабочей среды․
- Простота эксплуатации: Легко устанавливаются и обслуживаются․
- Устойчивость к коррозии: Чугун, используемый в конструкции, обладает хорошей устойчивостью к коррозии․
- Доступная цена: По сравнению с другими типами запорной арматуры, чугунные задвижки отличаются более низкой стоимостью․
Области применения
Задвижки 30ч39р широко используются в различных отраслях промышленности, включая:
- Системы водоснабжения и водоотведения
- Нефтегазовая промышленность
- Химическая промышленность
- Энергетика
- Сельское хозяйство
Технические характеристики
Основные технические характеристики задвижек 30ч39р включают:
- Условный проход (DN): Различные размеры, в зависимости от требований системы․
- Рабочее давление (PN): Обычно до 1,6 МПа․
- Рабочая температура: От -15°C до +225°C․
- Материал корпуса: Серый чугун․
- Тип присоединения: Фланцевое․
FAQ
Вопрос: Как правильно установить чугунную фланцевую задвижку 30ч39р?
Ответ: Установка должна производиться квалифицированным персоналом в соответствии с технической документацией․ Важно обеспечить правильное выравнивание фланцев и затяжку болтов․
Вопрос: Как часто нужно обслуживать задвижку 30ч39р?
Ответ: Регулярность обслуживания зависит от условий эксплуатации․ Рекомендуется проводить визуальный осмотр и проверку герметичности не реже одного раза в год, а также смазывать шпиндель․
Вопрос: Можно ли использовать задвижку 30ч39р для агрессивных сред?
Ответ: Для агрессивных сред рекомендуется использовать задвижки, изготовленные из специальных материалов, устойчивых к воздействию данных сред․ Чугунная задвижка 30ч39р может быть не подходящим вариантом․
Вопрос: Какие существуют аналоги задвижки 30ч39р?
Ответ: Существуют аналоги от других производителей, а также задвижки из других материалов, таких как сталь или нержавеющая сталь, которые могут использоваться в схожих условиях․
Выбор и эксплуатация: ключевые аспекты успеха
Правильный выбор и грамотная эксплуатация чугунных фланцевых задвижек 30ч39р – залог долговечной и бесперебойной работы всей трубопроводной системы․ При выборе необходимо учитывать не только номинальный диаметр и рабочее давление, но и характеристики рабочей среды, а также условия окружающей среды, в которых будет эксплуатироваться задвижка․ Неправильный подбор может привести к преждевременному износу, коррозии и, как следствие, к необходимости замены оборудования, что повлечет за собой дополнительные финансовые затраты․
Предварительная оценка рабочей среды
Перед приобретением задвижки 30ч39р крайне важно провести тщательный анализ рабочей среды․ Несмотря на устойчивость чугуна к коррозии, длительное воздействие агрессивных химических веществ или абразивных частиц может негативно сказаться на состоянии корпуса и внутренних элементов задвижки․ В таких случаях целесообразно рассмотреть варианты с использованием специальных покрытий или альтернативных материалов, таких как нержавеющая сталь или полимеры․ Это позволит значительно увеличить срок службы оборудования и избежать аварийных ситуаций․
Правила эксплуатации и техническое обслуживание
Для обеспечения надежной работы задвижки 30ч39р необходимо соблюдать определенные правила эксплуатации и регулярно проводить техническое обслуживание․ Необходимо следить за плавностью хода шпинделя и своевременно смазывать его специальными смазочными материалами, предназначенными для работы в условиях высоких температур и давлений․ Регулярная проверка герметичности фланцевых соединений также является важной составляющей технического обслуживания․ При обнаружении протечек необходимо немедленно устранить их, подтянув болты или заменив уплотнительные прокладки․ Игнорирование этих простых мер может привести к серьезным авариям и остановке производственного процесса․
Влияние на общую эффективность системы
Надежная работа запорной арматуры, в частности чугунных фланцевых задвижек 30ч39р, оказывает непосредственное влияние на общую эффективность и безопасность трубопроводных систем․ Использование качественных и правильно подобранных задвижек позволяет минимизировать потери рабочей среды, снизить риск аварийных ситуаций и, как следствие, сократить эксплуатационные расходы․ В конечном итоге, это приводит к повышению производительности и прибыльности предприятия․
