Современные трубопроводные системы, используемые в различных отраслях промышленности, предъявляют высокие требования к надежности и безопасности. Фланцевые соединения играют ключевую роль в обеспечении герметичности и прочности этих систем. Выбор правильных фланцев, способных выдерживать заданное давление, является критически важным этапом проектирования и строительства трубопроводов. В данной статье мы подробно рассмотрим фланцы, предназначенные для трубопроводов, работающих под давлением до 10 МПа, их типы, материалы, особенности применения и монтажа.
Что такое фланцы и зачем они нужны?
Фланец – это деталь трубопровода, предназначенная для соединения труб, присоединения арматуры (задвижек, клапанов и т.д.), оборудования и других элементов трубопроводной системы. Фланцы обеспечивают разъемное соединение, что упрощает монтаж, демонтаж и обслуживание трубопровода. Они также позволяют легко заменять отдельные участки трубопровода в случае повреждения или износа.
Преимущества использования фланцевых соединений:
- Надежность: Обеспечивают герметичное и прочное соединение.
- Разъемность: Позволяют быстро разбирать и собирать трубопровод.
- Универсальность: Подходят для различных материалов труб и типов рабочей среды.
- Простота монтажа: Установка фланцев относительно проста и не требует сложного оборудования.
- Обслуживаемость: Облегчают доступ к отдельным участкам трубопровода для ремонта и обслуживания.

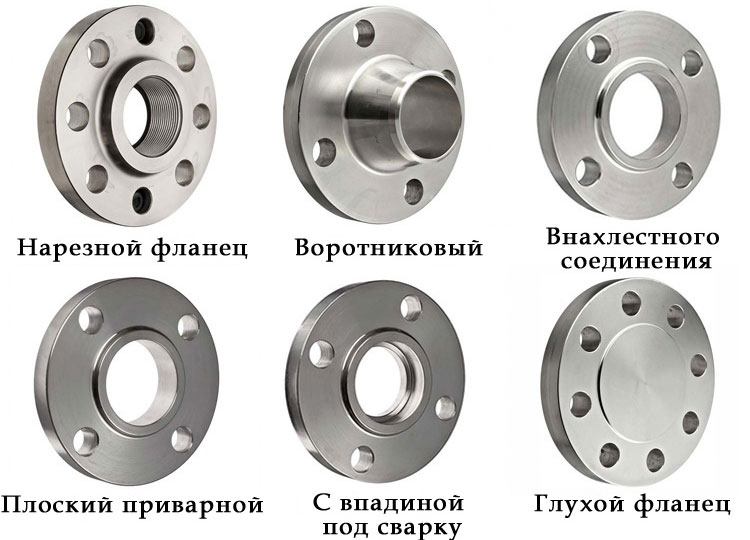

Типы фланцев для трубопроводов до 10 МПа
Существует несколько основных типов фланцев, используемых для трубопроводов, работающих под давлением до 10 МПа. Выбор конкретного типа зависит от условий эксплуатации, материала труб и требований к герметичности соединения.
Плоские приварные фланцы (ГОСТ 33259-2015 тип 01)
Это наиболее распространенный тип фланцев. Они привариваются к трубе по всей окружности. Плоские фланцы относительно недороги и просты в монтаже, что делает их популярным выбором для большинства применений. Однако, они менее устойчивы к высоким давлениям и вибрациям, чем другие типы фланцев.
Область применения плоских фланцев:
- Водоснабжение
- Отопление
- Канализация
- Нефтепроводы (при низком давлении)
- Газопроводы (при низком давлении)
Приварные встык фланцы (ГОСТ 33259-2015 тип 11)
Приварные встык фланцы привариваются к трубе торцом встык. Они обеспечивают более прочное и надежное соединение, чем плоские фланцы, и лучше выдерживают высокие давления и вибрации. Однако, их монтаж более сложный и требует высокой квалификации сварщика.
Преимущества приварных встык фланцев:
- Высокая прочность
- Устойчивость к высоким давлениям
- Устойчивость к вибрациям
- Минимальное сопротивление потоку рабочей среды
Свободные фланцы на приварном кольце (ГОСТ 33259-2015 тип 02) и на отбортовке (ГОСТ 33259-2015 тип 03)
Свободные фланцы состоят из двух частей: приварного кольца или отбортовки и самого фланца. Фланец свободно вращается вокруг трубы, что упрощает центровку при монтаже и позволяет компенсировать небольшие несовпадения. Они также удобны в тех случаях, когда необходимо часто разбирать и собирать трубопровод.
Особенности свободных фланцев:
- Упрощенный монтаж
- Возможность компенсации несовпадений
- Удобство при частом разборе трубопровода
- Меньшая стоимость по сравнению с приварными встык фланцами
Фланцы резьбовые (ГОСТ 33259-2015 тип 06)
Резьбовые фланцы соединяются с трубой посредством резьбового соединения. Они используются в основном для небольших трубопроводов и при низком давлении. Резьбовые фланцы просты в монтаже и не требуют сварки, но менее надежны, чем приварные фланцы.
Применение резьбовых фланцев:
- Бытовые трубопроводы
- Временные трубопроводы
- Трубопроводы небольшого диаметра
Фланцы глухие (заглушки фланцевые) (ГОСТ 33259-2015 тип 04)
Глухие фланцы используются для закрытия концов трубопроводов или отверстий в оборудовании. Они представляют собой сплошной диск с отверстиями для крепежа.
Назначение глухих фланцев:
- Перекрытие трубопроводов
- Закрытие отверстий в оборудовании
- Создание временных заглушек
Материалы для изготовления фланцев
Выбор материала для изготовления фланцев зависит от условий эксплуатации трубопровода, типа рабочей среды, температуры и давления. Наиболее распространенными материалами являются углеродистые стали, нержавеющие стали и легированные стали.
Углеродистые стали (Ст.20, Ст.35, Ст.45)
Углеродистые стали являются наиболее доступным и широко используемым материалом для изготовления фланцев. Они подходят для трубопроводов, транспортирующих неагрессивные среды при умеренных температурах и давлениях.
Преимущества углеродистых сталей:
- Низкая стоимость
- Хорошая свариваемость
- Высокая прочность
Нержавеющие стали (12Х18Н10Т, 08Х18Н10, AISI 304, AISI 316)
Нержавеющие стали обладают высокой коррозионной стойкостью и подходят для трубопроводов, транспортирующих агрессивные среды, такие как кислоты, щелочи и растворители. Они также могут использоваться при высоких температурах.
Преимущества нержавеющих сталей:
- Высокая коррозионная стойкость
- Устойчивость к высоким температурам
- Долговечность
- Гигиеничность
Легированные стали (15Х5М, 10Х17Н13М2Т)
Легированные стали обладают улучшенными механическими свойствами и могут использоваться при высоких температурах и давлениях. Они также обладают повышенной коррозионной стойкостью.
Преимущества легированных сталей:
- Высокая прочность
- Устойчивость к высоким температурам и давлениям
- Повышенная коррозионная стойкость
Выбор фланцев для трубопроводов до 10 МПа
При выборе фланцев для трубопроводов, работающих под давлением до 10 МПа, необходимо учитывать следующие факторы:
Рабочее давление и температура
Фланцы должны быть рассчитаны на рабочее давление и температуру трубопровода с учетом запаса прочности. Необходимо учитывать пиковые значения давления и температуры, которые могут возникнуть в процессе эксплуатации.
Тип рабочей среды
Материал фланцев должен быть устойчив к воздействию рабочей среды. Для агрессивных сред следует использовать нержавеющие или легированные стали.
Диаметр трубопровода
Фланцы должны соответствовать диаметру трубопровода. Существуют стандартные размеры фланцев для различных диаметров труб.
Тип соединения
Необходимо выбрать подходящий тип фланца в зависимости от условий эксплуатации и требований к герметичности соединения. Для высоких давлений и вибраций рекомендуется использовать приварные встык фланцы.
Нормативные документы
При выборе фланцев необходимо руководствоваться действующими нормативными документами, такими как ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250».
Монтаж фланцевых соединений
Правильный монтаж фланцевых соединений является ключевым фактором обеспечения их надежности и герметичности. Необходимо соблюдать следующие правила:
Подготовка к монтажу
Перед монтажом необходимо проверить состояние фланцев, прокладок и крепежа. Фланцы должны быть чистыми и не иметь дефектов. Прокладки должны соответствовать типу рабочей среды и температуре. Крепеж должен быть достаточной прочности и длины.
Центровка фланцев
Фланцы должны быть тщательно отцентрированы перед стягиванием болтами. Несовпадение фланцев может привести к перекосу и утечке.
Установка прокладки
Прокладка должна быть установлена между фланцами таким образом, чтобы она полностью перекрывала уплотнительные поверхности. Необходимо использовать прокладки, соответствующие типу рабочей среды и температуре.
Затяжка болтов
Болты необходимо затягивать равномерно в несколько этапов крест-накрест. Недотягивание или перетягивание болтов может привести к утечке.
Контроль герметичности
После монтажа необходимо проверить герметичность соединения. Это можно сделать путем опрессовки трубопровода или визуального осмотра на наличие утечек.
Особенности эксплуатации и обслуживания фланцевых соединений
В процессе эксплуатации фланцевых соединений необходимо регулярно проводить их осмотр на предмет утечек, коррозии и повреждений. При обнаружении дефектов необходимо немедленно устранить их. Рекомендуется периодически подтягивать болты фланцевых соединений, особенно в условиях вибрации.
Рекомендации по обслуживанию:
- Регулярный осмотр фланцевых соединений
- Подтяжка болтов
- Замена прокладок при необходимости
- Контроль коррозии
- Своевременное устранение дефектов
Фланцы на трубопроводы до 10 МПа играют важную роль в обеспечении надежной и безопасной работы систем. Правильный выбор типа фланца, материала и соблюдение правил монтажа и эксплуатации гарантируют долговечность и герметичность соединения. При проектировании и строительстве трубопроводов необходимо учитывать все факторы, влияющие на работу фланцевых соединений. Регулярное обслуживание и своевременное устранение дефектов позволяют избежать аварийных ситуаций и продлить срок службы трубопровода. В конечном итоге, надежность фланцевых соединений – это залог безопасности и эффективности работы всей трубопроводной системы.
