Трубопровод низкого давления газа: проектирование, монтаж и эксплуатация

Трубопровод низкого давления газа играет ключевую роль в обеспечении бесперебойного и безопасного газоснабжения жилых домов, коммунальных объектов и промышленных предприятий. Эффективная и надежная работа такой системы зависит от множества факторов, начиная от грамотного проектирования и выбора материалов, и заканчивая профессиональным монтажом и регулярным техническим обслуживанием. Несоблюдение требований и норм безопасности может привести к серьезным авариям и катастрофическим последствиям. В данной статье мы подробно рассмотрим все аспекты, связанные с трубопроводами низкого давления газа, от проектирования до эксплуатации, уделив особое внимание безопасности и надежности.

Что такое трубопровод низкого давления газа?

Трубопровод низкого давления газа – это система трубопроводов, предназначенная для транспортировки природного или сжиженного газа под низким давлением. Обычно, под низким давлением понимается давление газа до 0,005 МПа (5000 Па или 50 мбар). Эти трубопроводы являются частью общей системы газоснабжения и соединяют газораспределительные станции с потребителями газа, такими как жилые дома, коммерческие здания и небольшие промышленные предприятия.

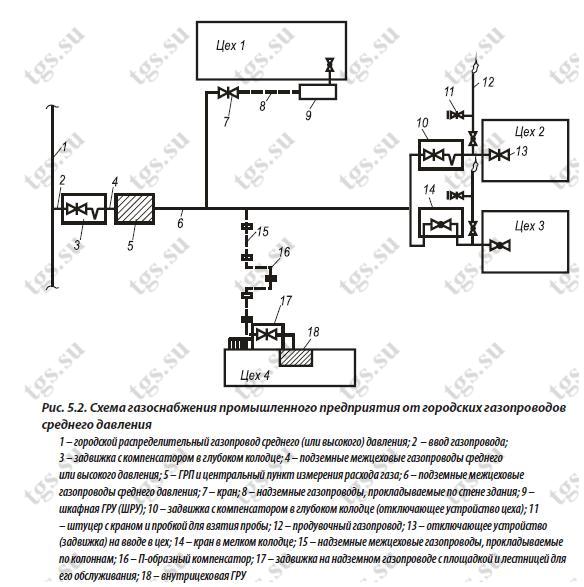

Основные компоненты трубопровода

• Трубы: Обычно изготавливаются из стали или полиэтилена. Стальные трубы обладают высокой прочностью, а полиэтиленовые – устойчивостью к коррозии.
• Соединительные элементы (фитинги): Используются для соединения труб, изменения направления трубопровода и подключения оборудования. Могут быть сварными, резьбовыми или компрессионными.
• Запорная арматура (краны, задвижки): Предназначена для перекрытия потока газа в случае аварии или проведения ремонтных работ.
• Контрольно-измерительные приборы (манометры, датчики давления): Используются для контроля давления газа в трубопроводе и своевременного обнаружения утечек.
• Газорегуляторные пункты (ГРП) и шкафные газорегуляторные пункты (ШГРП): Снижают давление газа до требуемого уровня и поддерживают его стабильность.
• Системы защиты от коррозии: Предотвращают разрушение металлических труб под воздействием окружающей среды.

Проектирование трубопровода низкого давления газа

Проектирование трубопровода низкого давления газа – это сложный и ответственный процесс, который требует высокой квалификации и опыта от проектировщиков. Проект должен соответствовать всем действующим нормам и правилам безопасности, а также учитывать местные условия и особенности объекта газоснабжения. Ошибки в проектировании могут привести к серьезным авариям и угрозе жизни людей. Поэтому, доверять проектирование следует только лицензированным организациям.

Основные этапы проектирования

1. Сбор исходных данных: Включает в себя получение информации о потребностях в газе, характеристиках объекта, геологических условиях и существующих коммуникациях.
2. Разработка технического задания: Определяет основные требования к трубопроводу, его производительность, параметры газа и условия эксплуатации.
3. Выбор трассы трубопровода: Осуществляется с учетом рельефа местности, наличия препятствий и требований безопасности.
4. Гидравлический расчет: Определяет диаметры труб и потери давления в трубопроводе.
5. Выбор материалов и оборудования: Производится на основе технических характеристик, условий эксплуатации и стоимости.
6. Разработка проектной документации: Включает в себя чертежи, спецификации, пояснительную записку и другие необходимые документы.
7. Согласование проекта: Проводится с заинтересованными организациями, такими как газоснабжающие компании, органы архитектуры и градостроительства, и другие.

Нормативные документы, регулирующие проектирование

• СНиП 42-01-2002 «Газораспределительные системы»
• СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002»
• Правила безопасности сетей газораспределения и газопотребления (ПБ 12-529-03)
• ГОСТ Р 54961-2012 «Системы газораспределительные. Сети газопотребления. Общие требования к эксплуатации»
• Региональные и местные нормативные акты

Особенности проектирования подземных и надземных трубопроводов

Проектирование подземных и надземных трубопроводов имеет свои особенности, обусловленные условиями их эксплуатации. Подземные трубопроводы требуют защиты от коррозии и механических повреждений, а надземные – от воздействия атмосферных факторов и перепадов температур.

Подземные трубопроводы

• Глубина заложения трубопровода должна соответствовать требованиям нормативных документов и учитывать глубину промерзания грунта.
• Необходимо предусматривать защиту от коррозии, такую как изоляционные покрытия и электрохимическая защита.
• Трубопровод должен быть проложен таким образом, чтобы исключить возможность его повреждения при проведении земляных работ.
• Следует учитывать возможность прокладки трубопровода в защитных футлярах в местах пересечения с дорогами и другими коммуникациями.

Надземные трубопроводы

• Трубопровод должен быть надежно закреплен на опорах, рассчитанных на ветровые и снеговые нагрузки.
• Необходимо предусматривать компенсаторы для компенсации температурных деформаций трубопровода.
• Трубопровод должен быть защищен от воздействия атмосферных осадков и солнечного излучения.
• Следует учитывать возможность обледенения трубопровода и принимать меры для предотвращения образования наледи.

Монтаж трубопровода низкого давления газа

Монтаж трубопровода низкого давления газа должен выполняться квалифицированными специалистами, имеющими соответствующую лицензию и опыт работы. Неправильный монтаж может привести к утечкам газа, авариям и другим негативным последствиям. Важно строго соблюдать требования нормативных документов и проектной документации. Тщательный контроль качества монтажных работ является обязательным.

Основные этапы монтажа

1. Подготовка трассы трубопровода: Включает в себя очистку территории, разметку трассы и подготовку траншей или опор.
2. Сварка труб: Выполняется квалифицированными сварщиками, имеющими соответствующие допуски. Качество сварных соединений должно соответствовать требованиям нормативных документов.
3. Монтаж соединительных элементов и запорной арматуры: Осуществляется с использованием специальных инструментов и оборудования.
4. Прокладка трубопровода: Выполняется в соответствии с проектной документацией и требованиями безопасности.
5. Испытание трубопровода на герметичность: Проводится после завершения монтажных работ. Трубопровод испытывается повышенным давлением воздуха или инертного газа.
6. Подключение трубопровода к газораспределительной сети: Выполняеться под контролем представителей газоснабжающей организации.
7. Пусконаладочные работы: Включают в себя настройку оборудования и проверку работоспособности системы газоснабжения.

Требования к сварке стальных труб

Сварка стальных труб является одним из самых ответственных этапов монтажа трубопровода низкого давления газа. Качество сварных соединений напрямую влияет на надежность и безопасность системы газоснабжения. Необходимо строго соблюдать требования нормативных документов, регламентирующих процесс сварки и требования к сварщикам.

• Сварка должна выполняться квалифицированными сварщиками, имеющими соответствующие допуски.
• Необходимо использовать сертифицированные сварочные материалы и оборудование.
• Перед сваркой необходимо очистить трубы от грязи, ржавчины и других загрязнений.
• Сварка должна выполняться в соответствии с технологической картой, разработанной для данного типа труб и условий сварки.
• После сварки необходимо провести визуальный контроль сварных соединений и, при необходимости, другие виды контроля, такие как ультразвуковой или рентгеновский контроль.

Использование полиэтиленовых труб

Полиэтиленовые трубы все чаще используются для монтажа трубопроводов низкого давления газа благодаря их устойчивости к коррозии, легкости монтажа и долговечности. Однако, необходимо учитывать особенности монтажа полиэтиленовых труб и использовать специальные инструменты и оборудование.

• Для соединения полиэтиленовых труб используются методы сварки плавлением или механические соединения.
• Сварка плавлением обеспечивает высокую герметичность и прочность соединения.
• Механические соединения позволяют быстро и легко соединять трубы без использования сварки.
• Необходимо использовать специальные фитинги, предназначенные для полиэтиленовых труб.
• При прокладке полиэтиленовых труб необходимо учитывать их температурное расширение.

Эксплуатация трубопровода низкого давления газа

Безопасная и надежная эксплуатация трубопровода низкого давления газа является ключевым фактором обеспечения бесперебойного газоснабжения потребителей. Необходимо регулярно проводить техническое обслуживание, осмотры и ремонтные работы. Важно своевременно выявлять и устранять утечки газа и другие неисправности. Соблюдение правил безопасности является обязательным.

Техническое обслуживание

Техническое обслуживание трубопровода низкого давления газа включает в себя комплекс мероприятий, направленных на поддержание его работоспособности и безопасности. Регулярное техническое обслуживание позволяет своевременно выявлять и устранять неисправности, предотвращая аварии и обеспечивая надежное газоснабжение.

• Регулярные осмотры трубопровода для выявления утечек газа, повреждений и других неисправностей.
• Проверка состояния запорной арматуры и ее работоспособности.
• Очистка трубопровода от грязи и других загрязнений.
• Проверка состояния изоляционного покрытия и, при необходимости, его ремонт.
• Проверка работы контрольно-измерительных приборов и их калибровка.
• Обслуживание газорегуляторных пунктов и шкафных газорегуляторных пунктов.

Правила безопасности при эксплуатации

Соблюдение правил безопасности при эксплуатации трубопровода низкого давления газа является обязательным для всех потребителей газа и обслуживающего персонала. Несоблюдение правил безопасности может привести к серьезным авариям и угрозе жизни людей.

• Не допускается самовольное подключение к трубопроводу и изменение его конструкции.
• Не допускается использование открытого огня вблизи трубопровода.
• Не допускается проведение земляных работ вблизи трубопровода без согласования с газоснабжающей организацией.
• При обнаружении утечки газа необходимо немедленно сообщить в газоснабжающую организацию и принять меры для предотвращения возгорания.
• Необходимо регулярно проверять вентиляцию помещений, в которых установлено газовое оборудование.
• Необходимо проходить инструктаж по правилам безопасного использования газа в быту.

Действия при обнаружении утечки газа

Обнаружение утечки газа является чрезвычайной ситуацией, требующей немедленных действий. Необходимо действовать быстро и спокойно, соблюдая правила безопасности.

1. Немедленно прекратить использование газовых приборов.
2. Открыть окна и двери для проветривания помещения.
3. Не включать и не выключать электроприборы.
4. Не пользоваться открытым огнем.
5. Выйти из помещения и вызвать аварийную службу газоснабжающей организации по телефону 104 или 112.
6. До прибытия аварийной службы не допускать в помещение посторонних лиц.

Современные технологии и материалы

В настоящее время в проектировании, монтаже и эксплуатации трубопроводов низкого давления газа применяются современные технологии и материалы, позволяющие повысить надежность, безопасность и эффективность систем газоснабжения. Это включает в себя использование новых материалов для труб, современных методов сварки и контроля качества, а также автоматизированных систем управления и мониторинга.

Использование композитных материалов

Композитные материалы, такие как стеклопластик и углепластик, обладают высокой прочностью, устойчивостью к коррозии и небольшим весом. Они могут использоваться для изготовления труб, фитингов и других элементов трубопровода. Использование композитных материалов позволяет значительно увеличить срок службы трубопровода и снизить затраты на его обслуживание.

Автоматизированные системы управления и мониторинга

Автоматизированные системы управления и мониторинга позволяют контролировать параметры газа в трубопроводе, такие как давление, расход и температура. Они также позволяют оперативно выявлять утечки газа и другие неисправности. Использование автоматизированных систем управления и мониторинга позволяет повысить безопасность и эффективность эксплуатации трубопровода.

Бестраншейные технологии прокладки трубопроводов

Бестраншейные технологии прокладки трубопроводов позволяют прокладывать трубы без вскрытия поверхности земли. Это позволяет снизить затраты на строительство и уменьшить негативное воздействие на окружающую среду. Бестраншейные технологии особенно эффективны при прокладке трубопроводов в городских условиях.

Трубопровод низкого давления газа играет важную роль в обеспечении комфорта и безопасности в наших домах. От его надежности зависит наша жизнь и здоровье, поэтому к проектированию, монтажу и эксплуатации необходимо подходить с максимальной ответственностью. Необходимо помнить о правилах безопасности и регулярно проводить техническое обслуживание. Только так мы сможем обеспечить безопасное и надежное газоснабжение для всех потребителей. Современные технологии и материалы также способствуют повышению надежности и безопасности систем газоснабжения.
